| 下面用土壤传感器S信号输出给继电器控制板H为例，提醒: 请按下图的引脚标识接线，务必不能接错。如果接错通电后会烧毁设备！ |
| 接蜂鸣器能实现的功能：检测湿润让蜂鸣器报警，干燥状态蜂鸣器停止 |

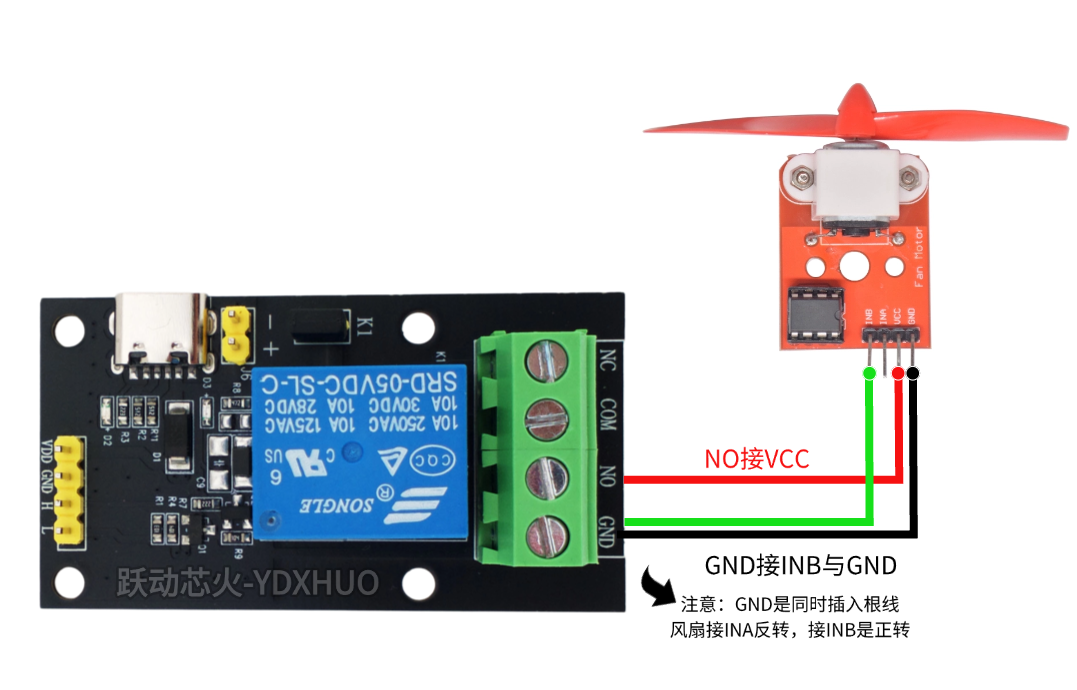

| 接风扇能实现功能：检测湿润让风扇启动，干燥状态时风扇停止 |

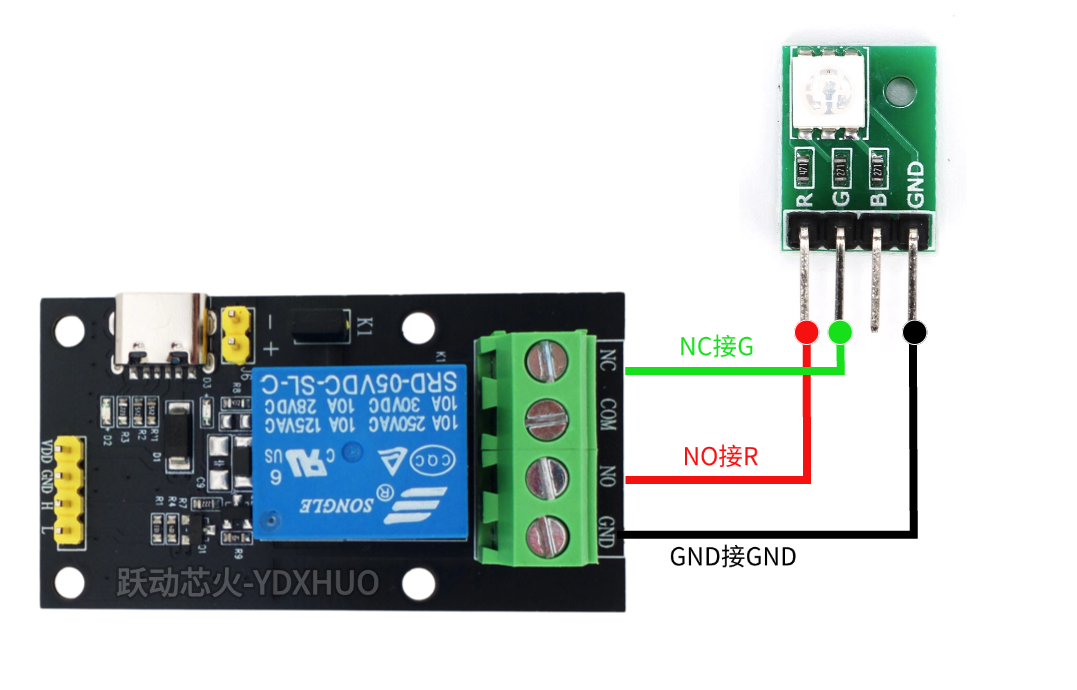

| 接RGB灯模块实现功能：检测湿润让亮红灯，干燥状态时亮红灯 |
| 上面的控制设备均为3-5V， 如果当你要控制比较大型电器，需要先取下K1跳帽关闭板载供电。 按下图接法进行外部供电设备即可正常工作 |
（下图用220V电灯举例）

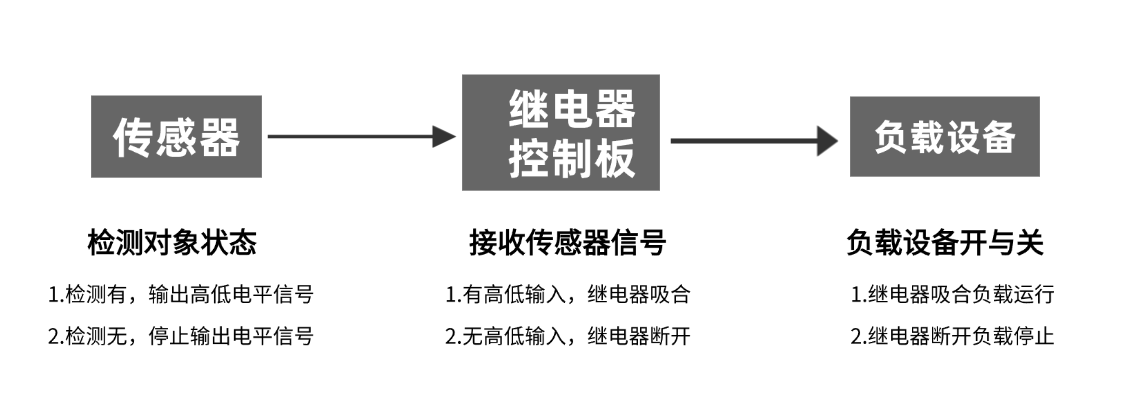

1.传感器用于检测对象状态：如果检测有状态，那么信号针脚输出高低电平（H高3.3v，L低0-1v），如果检测没有状态停止输出。
2.继电器控板接收信号：采集到传感器的高低电平信号。 控制端实现吸合与闭合的效果
当有高低电平信号输入时，继电器吸合，负载导通电，开始运行。
当无高低电平信号输入时，继电器断开，负载断开电，停止运行。
3.负载可采取板载5V通过K跳线帽直接供电，也可以通过外部COM输入供电。
优势：开发板采集传感器信号，通过编程能够实现可视化数据，比如湿度值，温度值，浓度值等等。 然后设置百分比阈值低于或高于xxx才能控制继电器吸合。如果在加入wifi网络模块。即可实现物联网等应用
如果你对编程二次开发感兴趣可戳这里进行学习➥ 土壤传感器+Pico开发板，用Python编程开发实战教程
