🔓传感器实验套件教学视频

传感器套件接线视频：

用前须知：

1.学习此套件前，请先完整看一遍接线视频。 然后在配合下面的调试传感器的方法进行操作。

2.请务必先将所有的线路接好后，才可通电。如果没有认真检查接线顺序，错误接线一旦通电会烧坏相关的设备。

传感器的调试参考：

设备相关电路图：

套件的工作原理：

1.当传感器检测到状态后，信号针脚会输出高低电平信号。

2.继电器分为接收端与控制端，接收端用于接收传感器的高低电平信号。 输出端用于控制设备的正极通断。

（当有高低电平信号输入时，继电器导通此时正极连通，当无高低电平信号输入时，继电器切断，此时正极断开连接）

3.设备通常会有正极和负极，同时供电即可正常工作。 如果正极被继电器切断则停止工作， 如导通则继续运行。

二次开发思路：

1.传感器端：此套件可以简单快速的让你熟悉传感器和继电器的运行逻辑， 再此基础上我们可以添加单片机开发进行升级让其功能更加强大，例如可将传感器的信号先输入给单片机来获取高低电平信号然后进行编程。可通过设定温度 湿度 精度 距离等方式让单片机来输出信号给继电器开关。 这样就能精准的控制开关的通断时间等等。

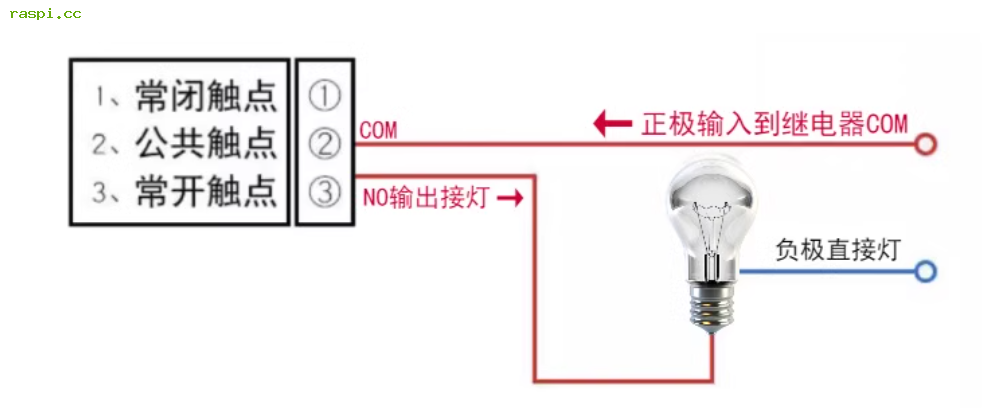

2.继电器端：在继电器的制端口上分别有： COM公共输入，NC常闭输出，NO常开输出， 可以控制大型电器设备比如电机风扇电灯..等等，我们可以将各种电器设备的正极（火线）接入到com输入端口， 在从常闭或者常开输出端口接回到设备上。（如下图以电灯为例作为参考）
