多功能数显传感器控制板传感器应用扩展板使用资料

9690

产品使用视频：

注意！注意！注意！，请务必仔细检查传感器正负是否接错，如果接错再开机会导致传感器烧毁！不可逆！

在通电开机那一刻之前，请务必核对三遍以上检查接线有没有问题。

接口及功能说明：

产品接口	详细功能说明
① 超声波传感器接口	用于接入5V超声波传感器，可检测距离范围为（4cm-400cm）
② 温湿度传感器接口	用于接入DHT11温湿度传感器，（温度范围0℃至50℃ 精度±1℃），（湿度范围20%RH至95%RH‌‌ 精度±5%RH）
③ 蜂鸣报警器	可通过功能按键对温度，湿度，距离，开关量进行阀值设定，达到阀值会发出报警声
④ 蜂鸣器跳线帽	取下跳线帽为关闭蜂鸣器的报警功能，插上跳线帽则为开启报警功能
⑤ 5V供电/高低电平输出	可对外输出5V供电，（高低电平输出针脚只有在达到设定阀值后才会进行输出）
⑥ 电源输入指示灯	当接入电源后，指示灯会持续闪烁绿灯为正常工作状态
⑦ USB-TypeC电源接口	输入电源，接口型号为USB Type-C，输入电压为5V/2A
⑧ 电源开关	按钮开关，用于主板断电开机功能
⑨ 开关量传感器接口	用于接入开关量传感器（如：障碍，火焰，光敏，红外...等开关量类型的传感器）
⑩ 高亮四位数码管	可显示温度数据，湿度数据，超声波测距数据，及各种开关量传感器的H/L状态
⑪ 数码管驱动芯片	GN1650 Z472P芯片
⑫ 32bit高速MUC芯片	主控芯片采用MH2030AKCV7，QFN32,32KB RAM,256KB flash 主频72Mhz
⑬ 外接扩展串口	UART串口上报实时温湿度，超声波数据，开关量状态，可外接其他MCU主板读取
⑭ 电源管理芯片	高精度稳压GN1117 芯片
⑮ 选项功能按键	功能：依次单按可切换三种模式:温湿度传感器，超声波传感器，开关量传感器确认：单按表示确定选择，确定设置加减：通过加减数字设定温度,湿度,距离阀值，达到阀值后触发报警声和高低电平输出

传感器接线说明：

注意：初次接入传感器时，请务必仔细检查正负极是否接错，如果正负接错，直接通电会导致传感器烧毁！！！

1.温湿度传感器接线说明：

RASPIPIE C1200V1.0主控板	温湿度传感器
3.3V（正极）	VCC（正极）
DATA（信号）	DAT（信号）
GND（负极）	GND（负极）

2.超声波传感器接线说明：

RASPIPIE C1200V1.0主控板	超声波传感器
5V（正极）	VCC（正极）
Trig（信号发射）	Trig（信号发射）
Echo（信号接收）	Echo（信号接收）
GND（负极）	GND（负极）

3.开关量传感器接线说明：

RASPIPIE C1200V1.0主控板	开关量传感器
3.3V（正极）	VCC（正极）
H（高电平）	如果传感器是高电平输出就接H
L（低电平）	如果传感器是低电平输出就接L
GND（负极）	GND（负极）

注意：开关量传感器型号各接口印有不同的标识，比如是四针接口只需要接DO开关量接口，而AO悬空不用接。

4.开关量传感器信号输出H/L说明：

传感器名称	信号输出方式
光敏传感器DO	低电平接L
火焰传感器DO	低电平接L
避障传感器OUT	低电平接L
热敏传感器DO	低电平接L
人体传感器OUT	高电平接H
烟雾传感器 DO	低电平接L
雨滴传感器DO	低电平接L
土壤传感器DO	低电平接L

5.开关量传感器调试说明：

开关量传感器初次使用都需要进行调试，通过旋转上面电位器将传感器调试为正常状态才可使用。大部分开关量传感器调试方法相同。

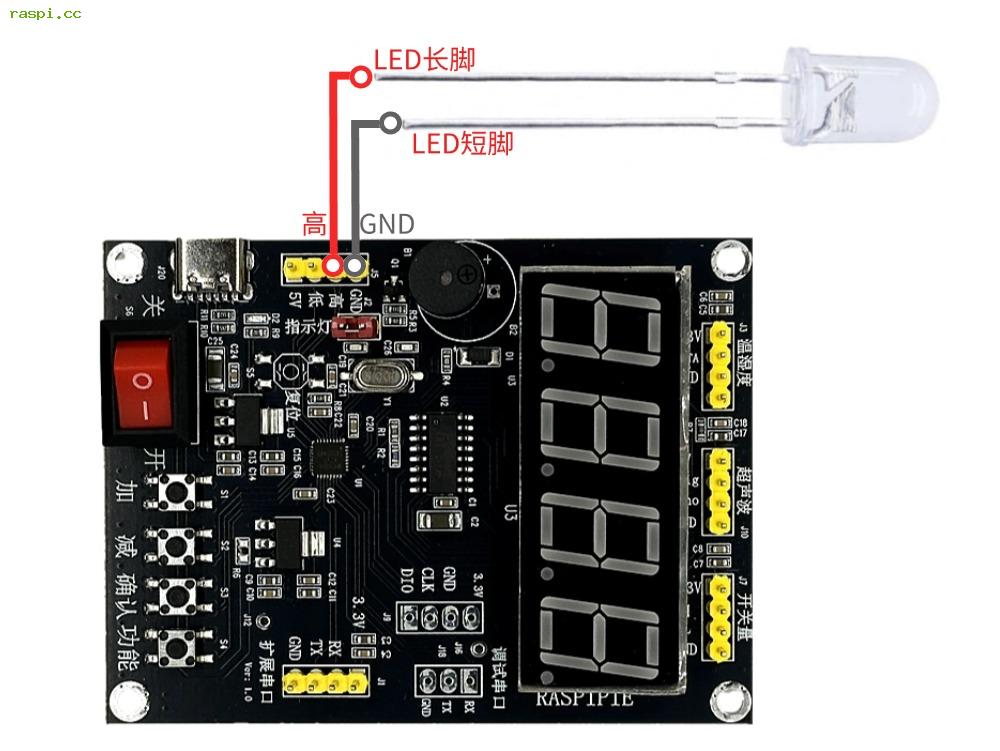

LED灯接线方法：

LED灯	主控板
长脚-（正极）	高（高电平信号）
短脚-（负极）	GND（负极）

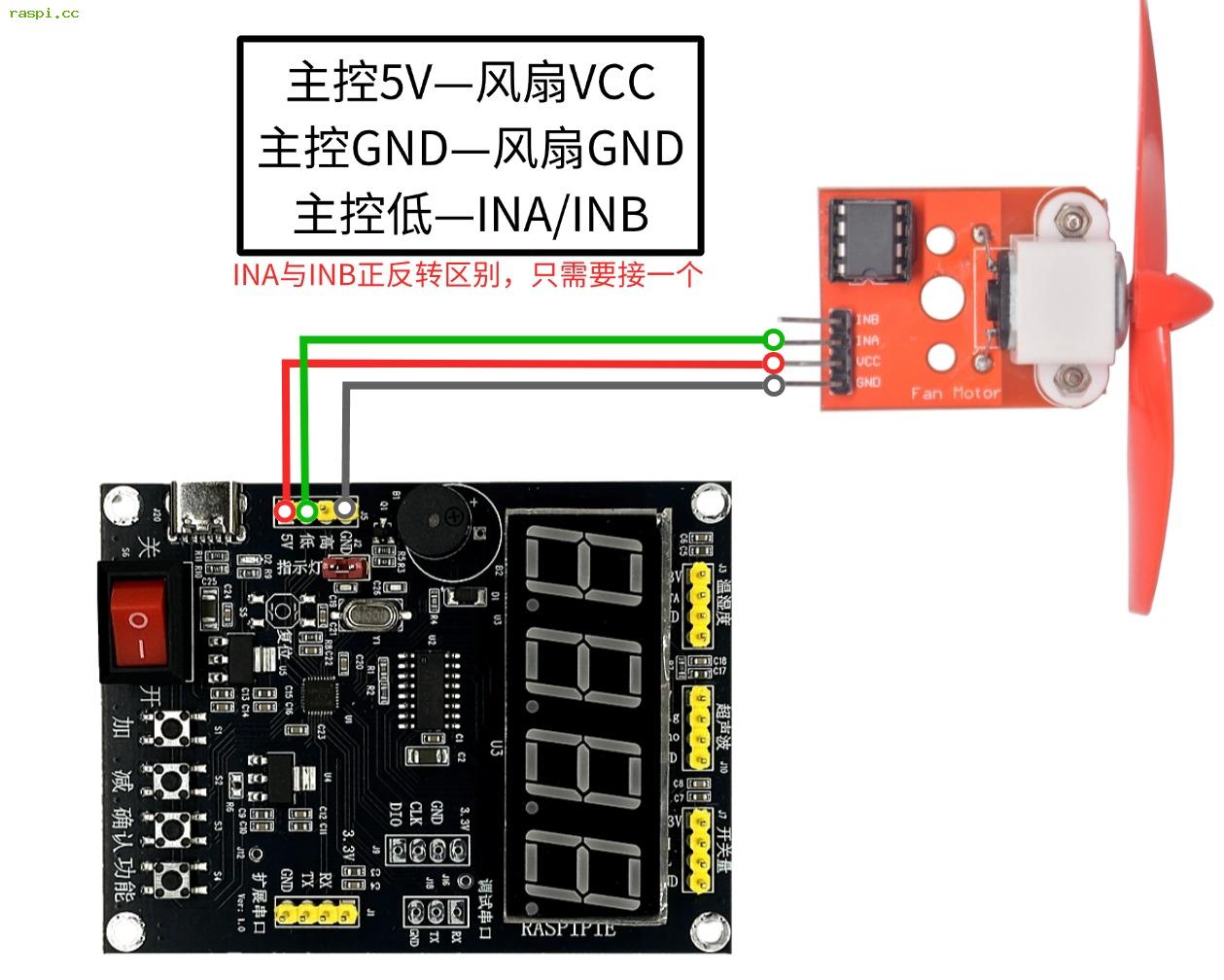

L9110风扇模块方法：

电机风扇模块	主控板
VCC（正极）	5V（正极）
GND（负极）	GND（负极）
INA/INB（正反转）	低（低电平信号）
注意：INA和INB只需要接一个，正反转的区别

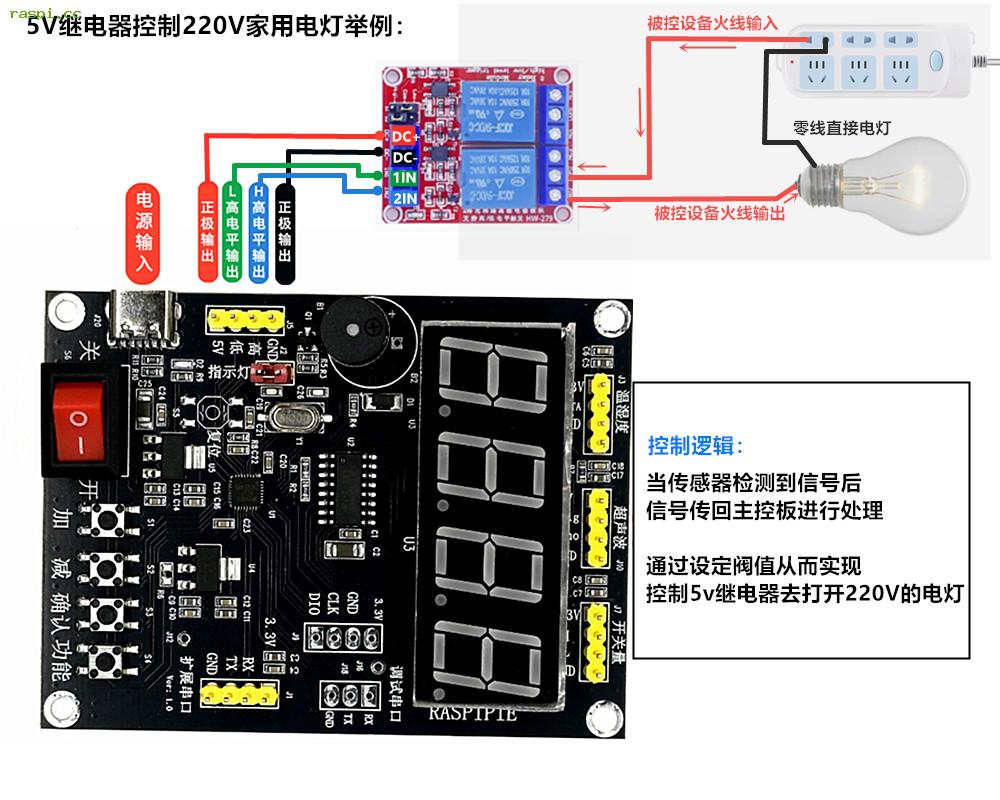

继电器接线及控制逻辑：

介绍：简单理解继电器就是一种开关装置，用小电压去控制大电压的一种设备。（继电器可控范围0.1V-250V）,只需要给继电器IN端口输入信号就能切断和导通设备的正极，从而实现控制效果。巧妙之处我们只需给信号端5V就能正常工作，而控制端最大能够接入250V，真正的实现以小搏大。下图只使用了一个被控端口1,两路继电器是可同时控制2个设备。可将另一个设备按相同方法接入即可！

电路图程序及资料：

电路原理图下载

RASPIPIE C1200V1.0原理图	YL-69土壤传感器	热敏传感器
HC-SR04超声波传感器	MQ-2烟雾传感器	光线传感器
DHT11温湿度传感器	火焰传感器	雨滴传感器
继电器原理图	人体红外感应传感器	障碍传感器
