注意：设备务必按照第三步进行对应连接，在通电开机之前，请务必核对三遍以接线是否有问题？如果接错了线开机会导致传感器烧毁！不可逆！
传感器接入端：可接入单个/多个不同功能的传感器模块
继电器控制端：可控制单路/多路设备运行，（当传感器给信号后，控制端打开设备就能正常运转）（当传感器没有信号，控制端关闭设备停止运转）
红色部分控制端，绿色部分为传感器输入端

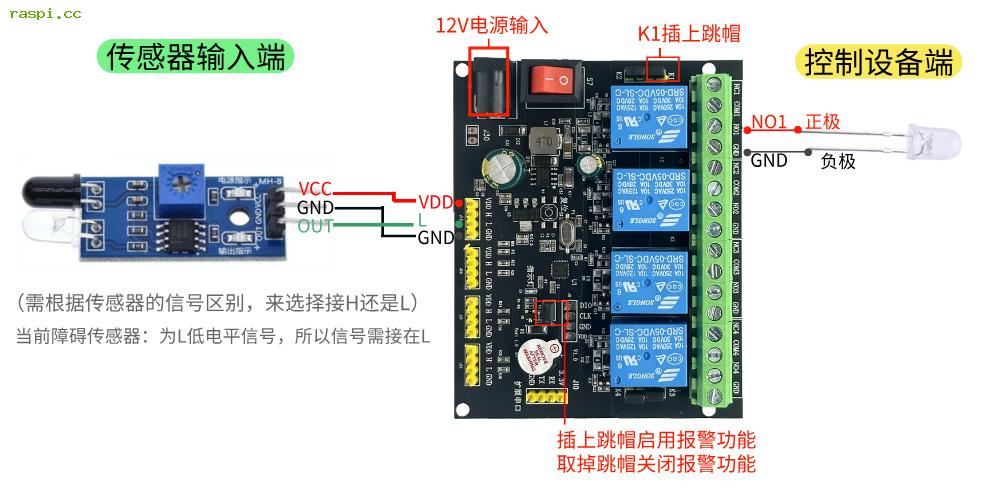

以下用障碍传感器举例。如果用不同的传感器，那么传感器信号接入H还是L可根据下面传感器与控制板接线说明来区分。
传感器VCC和GND切记不可接错！VCC为正极，GND为负极。 一旦接错通电后会烧掉传感器内部元件不可逆！
| 红外障碍传感器 | 人体感应传感器 | 火焰识别传感器 | 光敏电阻传感器 |
| VCC—VDD GND—GND OUT—L | VCC—VDD GND—GND OUT—H | VCC—VDD GND—GND DO—L | VCC—VDD GND—GND DO—L |
| 烟雾传感器 | 雨水液体传感器 | 土壤湿度传感器 | 热敏温度传感器 |
| VCC—VDD GND—GND DO—L | VCC—VDD GND—GND DO—L | VCC—VDD GND—GND DO—L | VCC—VCC GND—GND DO—L |
| 碰撞检测传感器 | 可燃气体传感器 | 干簧管磁传感器 | 激光接收传感器 |
| VCC—VDD GND—GDN OUT—H | VCC—VDD GND—GND DO—L | VCC—VDD GND—GND DO—L | VCC—VDD GND—GND OUT—L |
| 电容触摸传感器 | 倾斜角度传感器 | 酒精检测传感器 | 震动检测传感器 |
| VCC—VDD GND—GND SIG—H | VCC—VDD GND—GND DO—L | VCC—VDD GND—GND DO—L | VCC—VDD GND—GND DO—L |
部分传感器接好线后，需要调试一下电位器才可正常进行检测工作，传感器通电后正常状态为：仅电源灯亮，信号灯是熄灭的！
当有检测到信号后传感器信号灯亮！（参考下面视频进行调节）

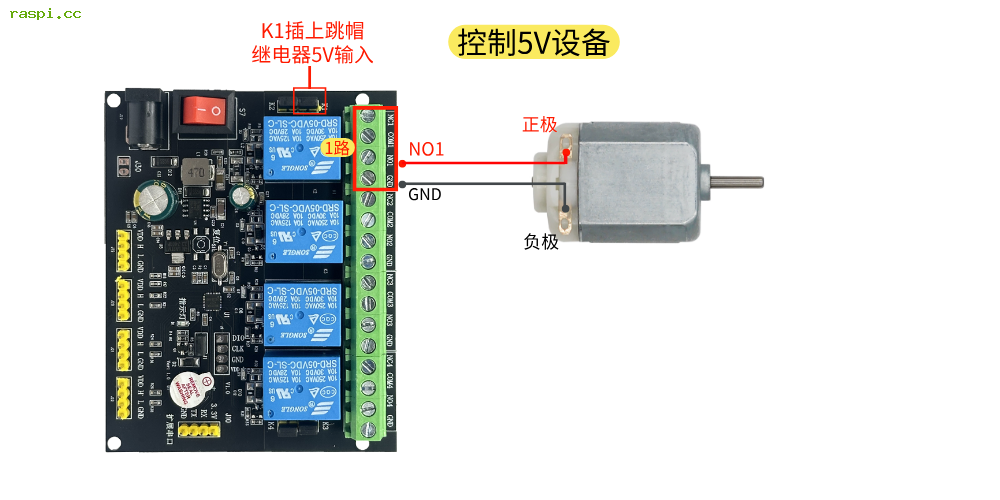

如果仅控制5V的设备，可插上K跳帽给继电器输入。 设备接正负即可正常工作（下图接5V马达举例）
其中K1端子为第1路继电器，K2端子为第2路继电器，K3端子为第3路继电器，K4端子为第4路继电器

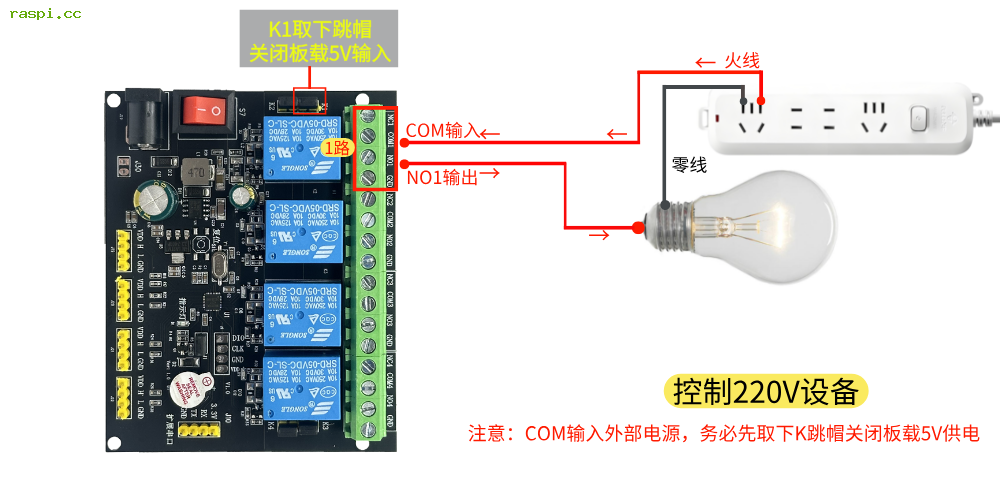

如果受控设备大于5V电压，需要外部输入。必须先取下K跳帽，由外部电源给继电器COM输入，在由NO/NC输出（下图接220V电灯举例）
其中K1端子为第1路继电器，K2端子为第2路继电器，K3端子为第3路继电器，K4端子为第4路继电器
