一：产品介绍

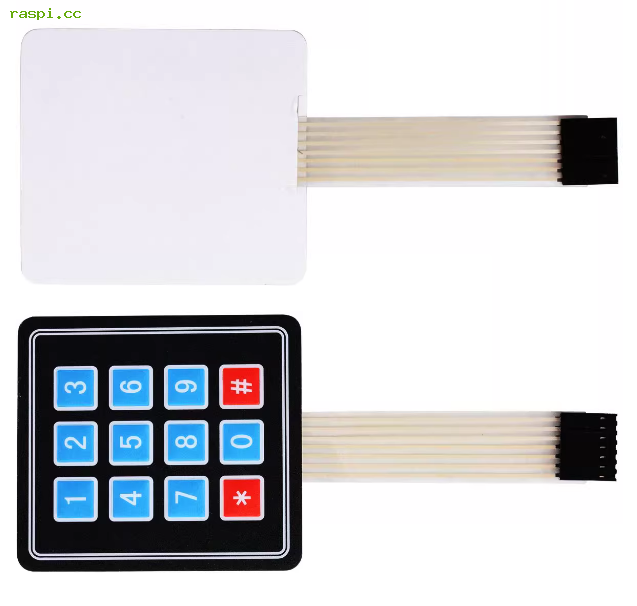

大按键3*4矩阵键盘可作为单片机的外扩键盘，采用薄膜材质，非常轻薄可配合各种开发板使用，开发板外部输入设备只占用7个标准10口，可实现多按键扫描，独立输入接口为2.45mm线长7.5cm，背面可撕下粘贴在光滑表面上。在接口上分别标识着1和7（代表1-7个引脚）

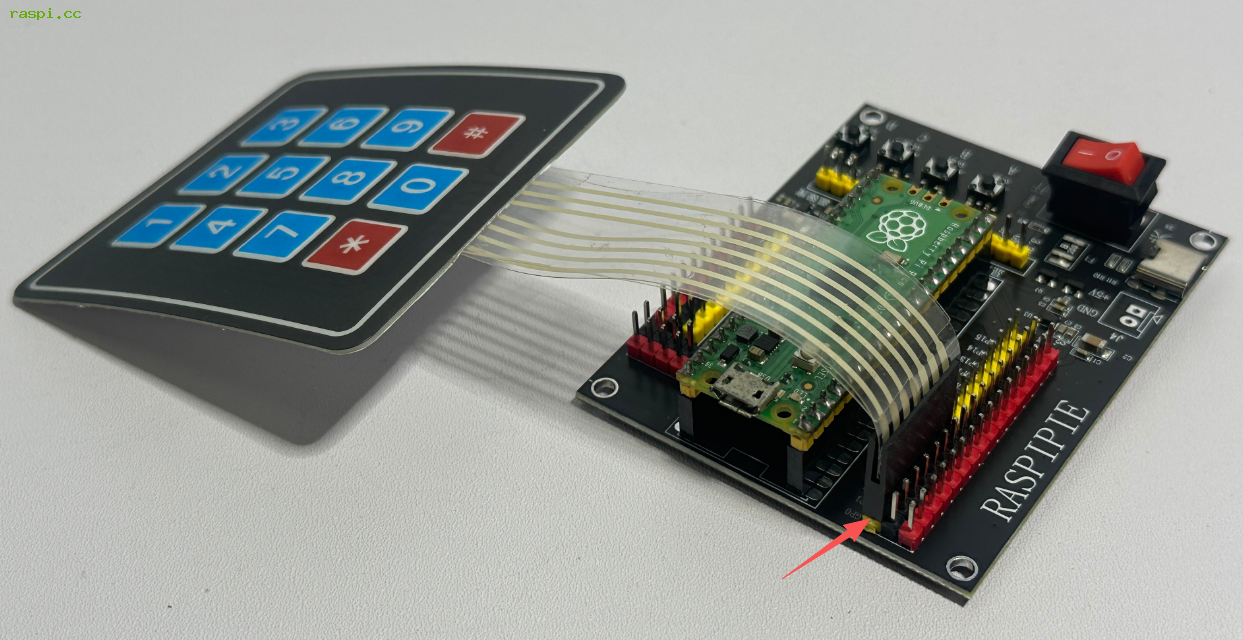

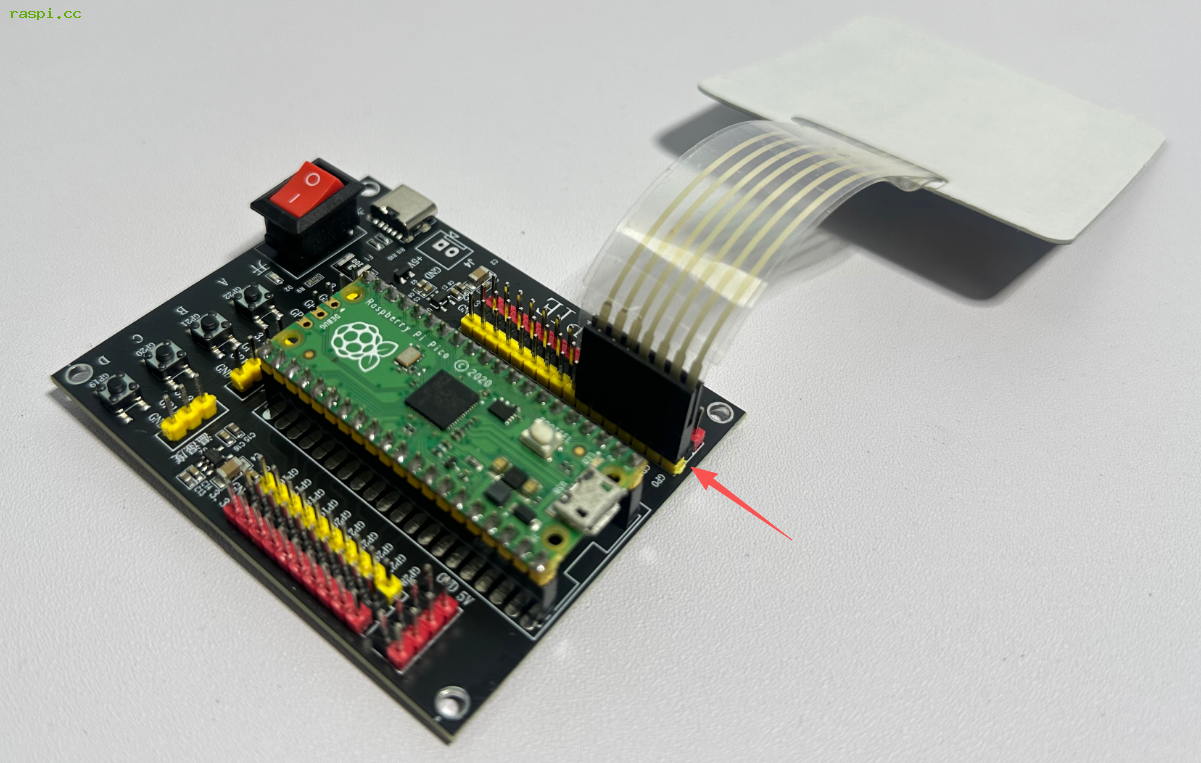

以Pico为例，对照键盘接口标识着1～7，按下图的对应关系接好，7～1 分别对应GP0,GP1,GP2,GP3,GP4,GP5,GP6

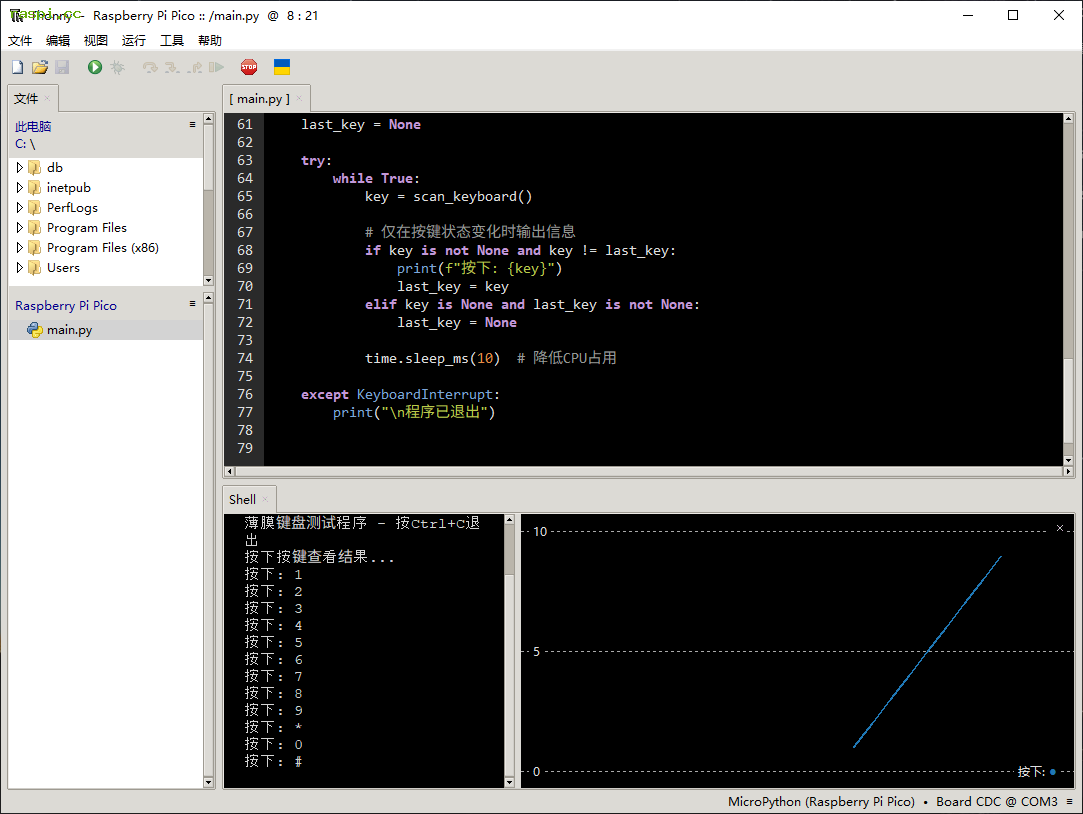

薄膜键盘Python示例程序 下载这个源代码后，上传至树莓派Pico内，直接运行代码。此时可以按键盘的数字按键来测试效果

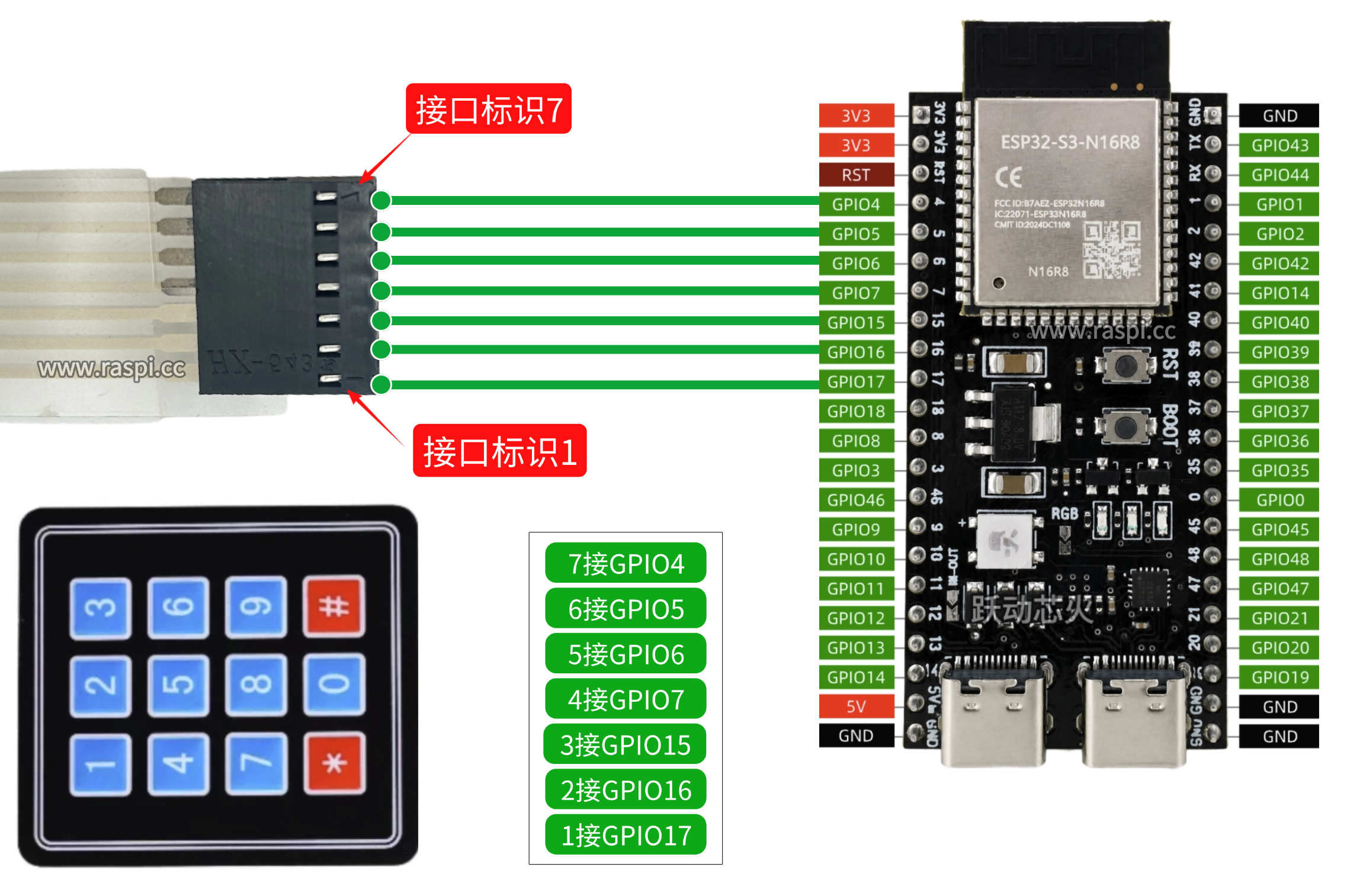

以ESP32-S3为例，对照键盘接口标识着1～7，按下图的对应关系接好，键盘7～1 分别对应主板的GPIO接口

1.需要在Arduino IDE中点击左侧栏的库管理器（Library Manager）（或按Ctrl + Shift + I），搜索并安装下面这个库：

Keypad

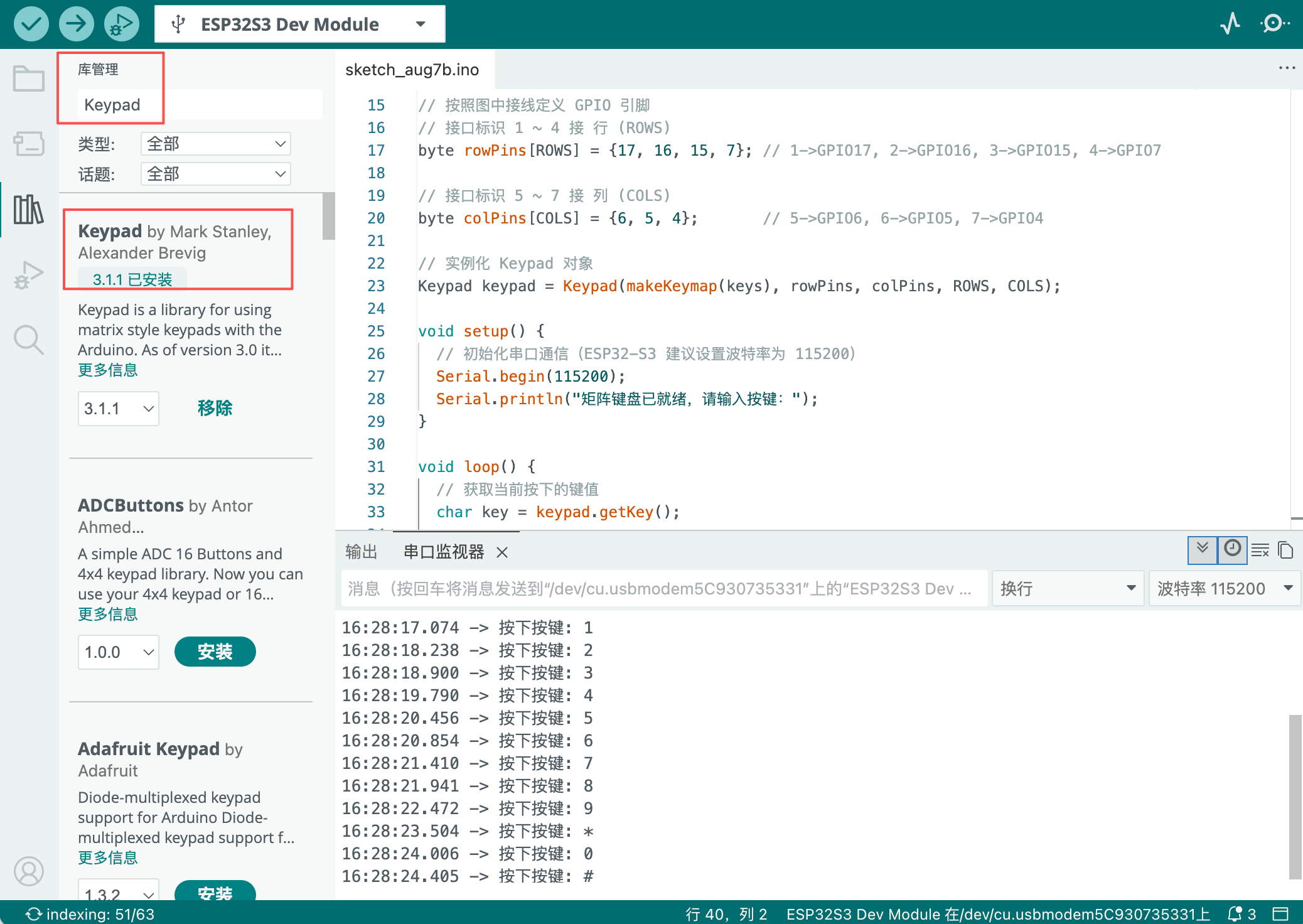

sketch_aug7b 下载这个源代码直接用Arduino IDE编译上传程序打开串口监视，在按下键盘按键查看反馈效果（如下图）

结果：按下键盘上按键，串口反馈对应数字符号
