一：芯片介绍

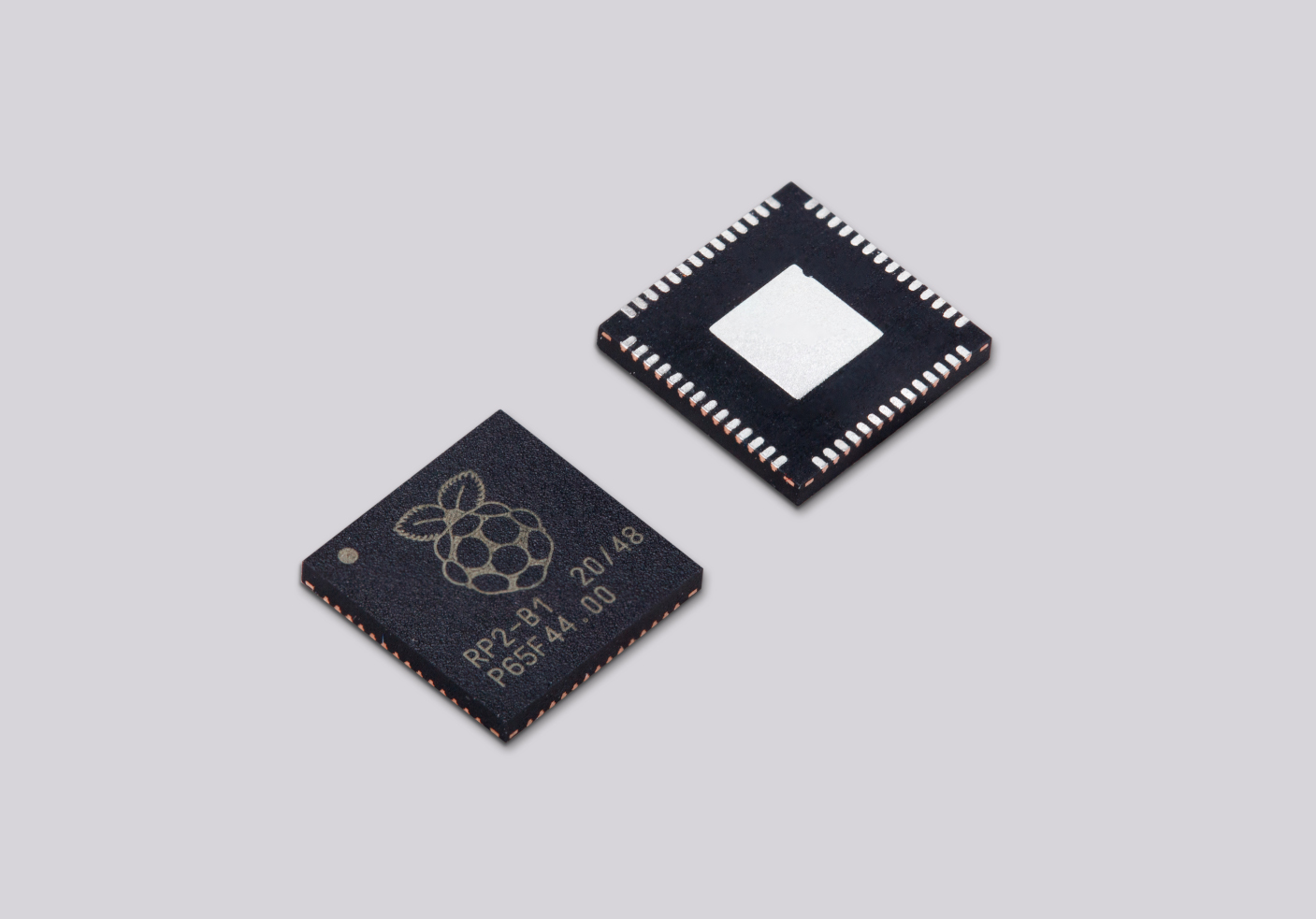

     RP2040芯片，这是由英国树莓派基金会推出的一颗MCU芯片（微控制单元）。常被用于Raspberry Pi Pico 和其它核心开发板，该芯片搭载了双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz ，内置了 264KB 的 SRAM 和 2MB 的板载 Flash，具有灵活时钟功能，更是多达29个GPIO 引脚引出与输入，支持SPI、I2C、UART、ADC、PWM等等。软件上可选择C/C++ SDK，或者使用 MicroPython 进行开发，能方便快速入门开，并嵌入应用到产品中。

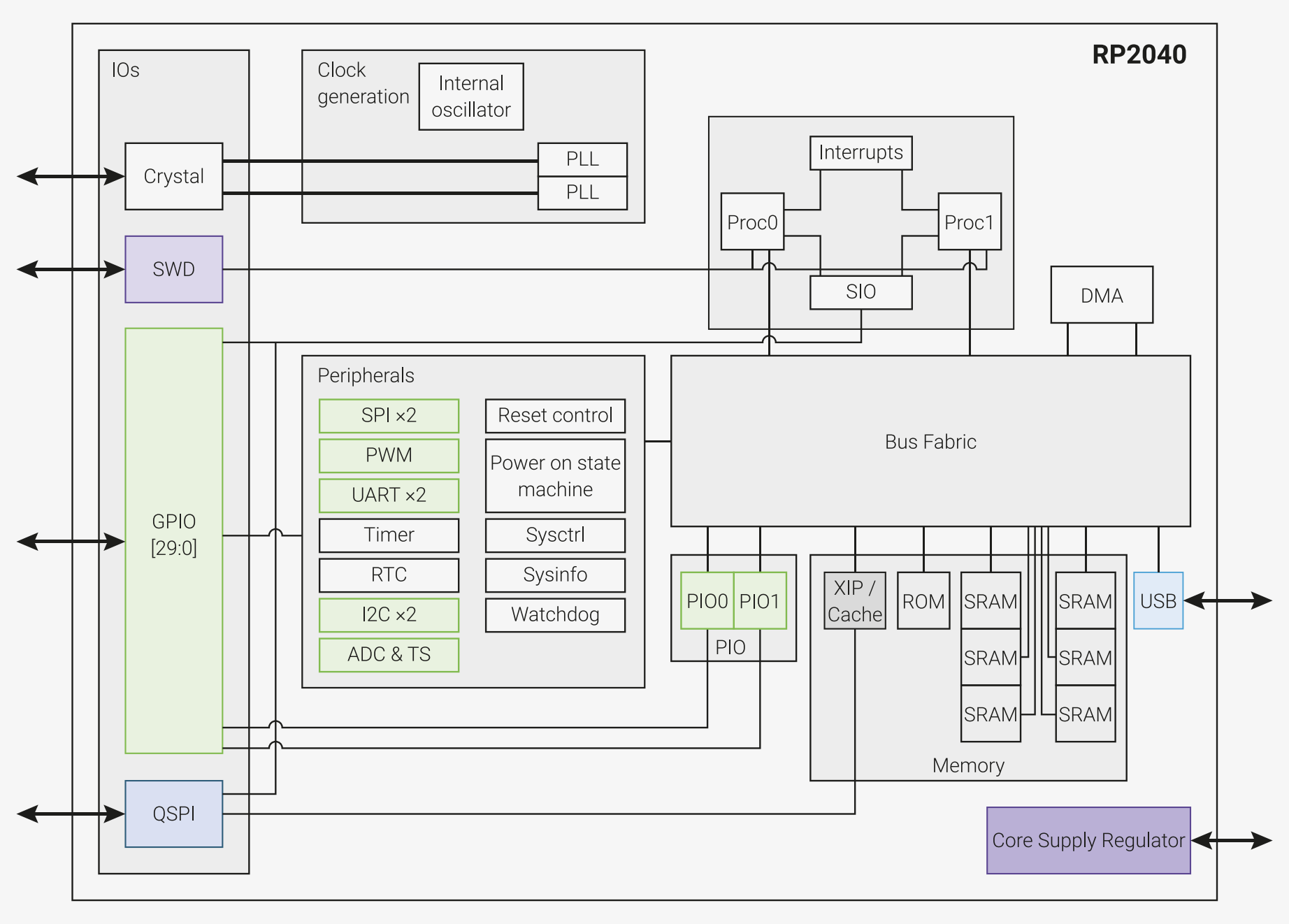

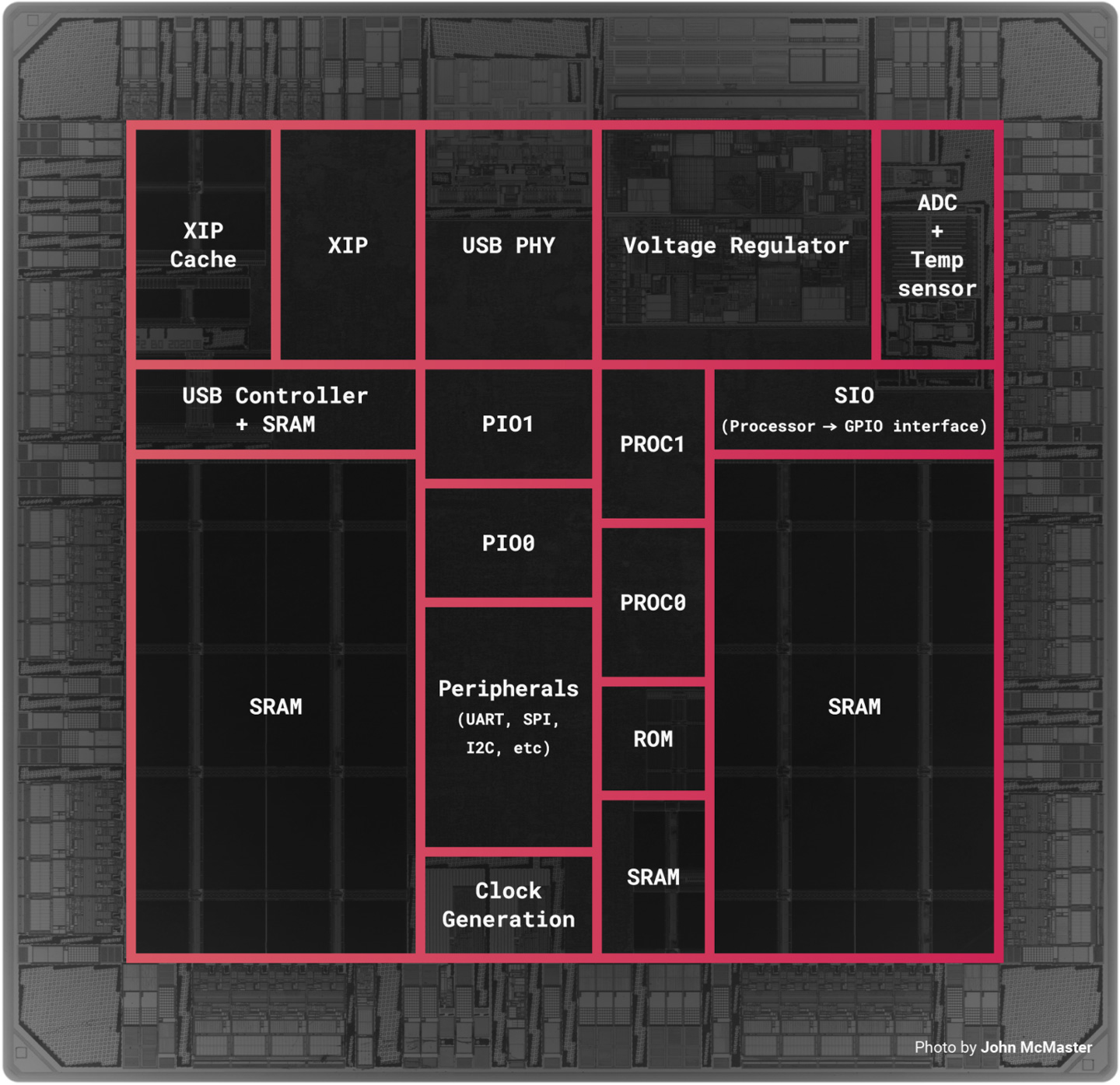

芯片详细参数

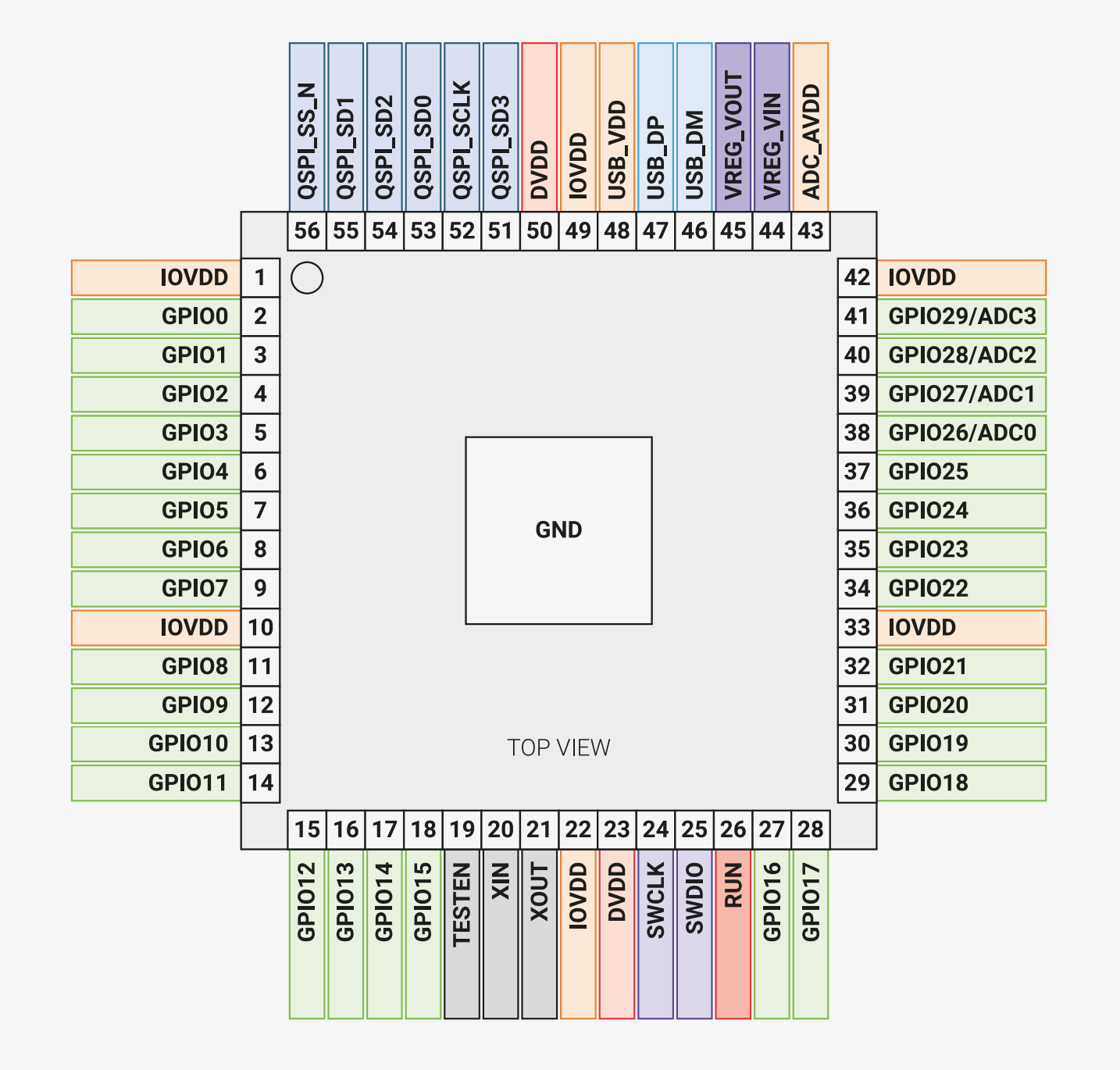

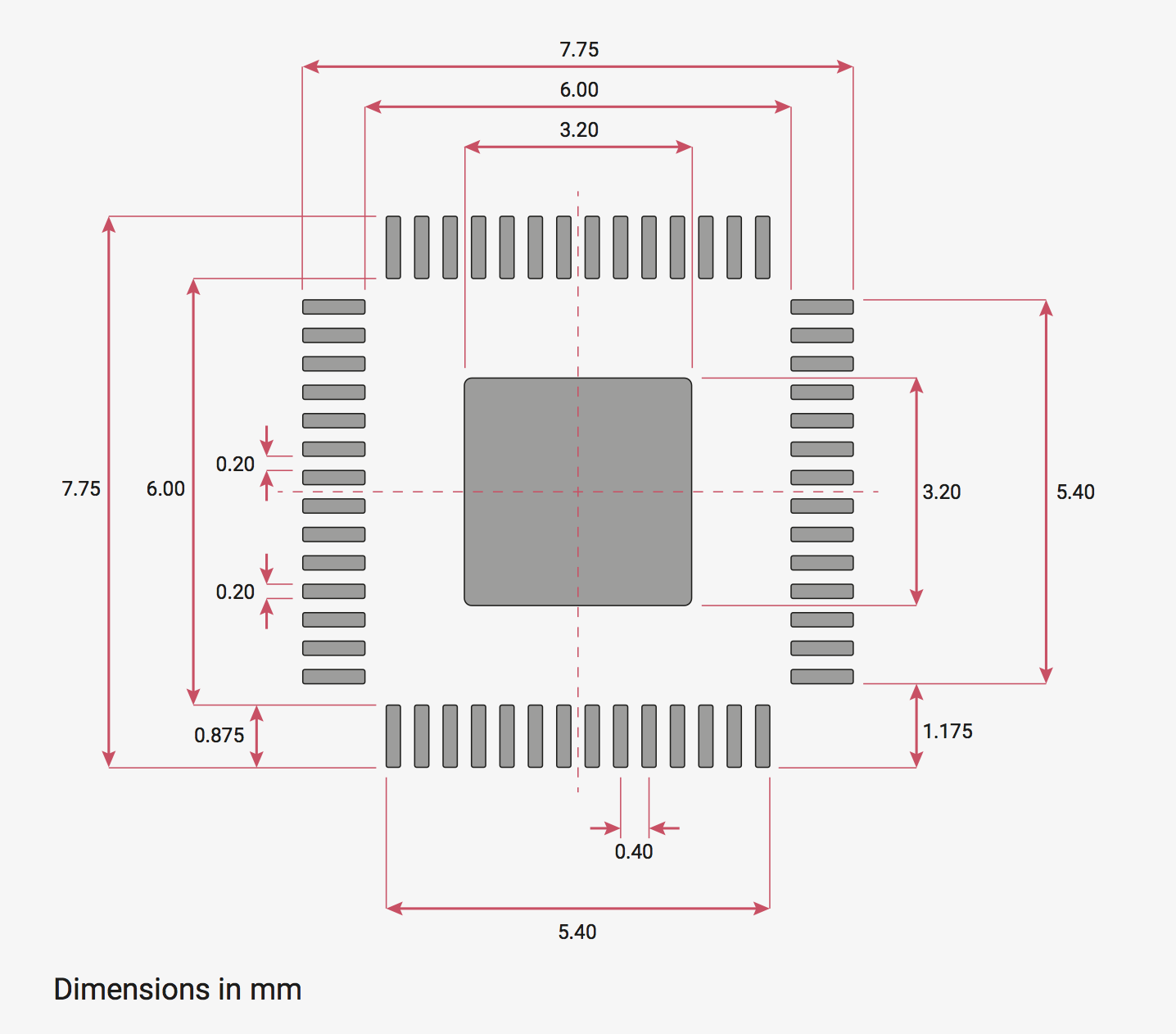

RP2040芯片是 7×7mm QFN-56 封装的，具体规格参数如下：
双核 Arm Cortex-M0 + @ 133MHz
芯片内置 264KB SRAM 和 2MB 的板载闪存
 通过专用 QSPI 总线支持最高 16MB 的片外闪存
 DMA 控制器
30 个 GPIO 引脚，其中 4 个可用作模拟输入
2 个 UART、2 个 SPI 控制器和 2 个 I2C 控制器
16 个 PWM 通道
USB 1.1 主机和设备支持
8 个树莓派可编程 I/O（PIO）状态机，用于自定义外围设备支持
支持 UF2 的 USB 大容量存储启动模式，用于拖放式编程

二：Pico开发板介绍

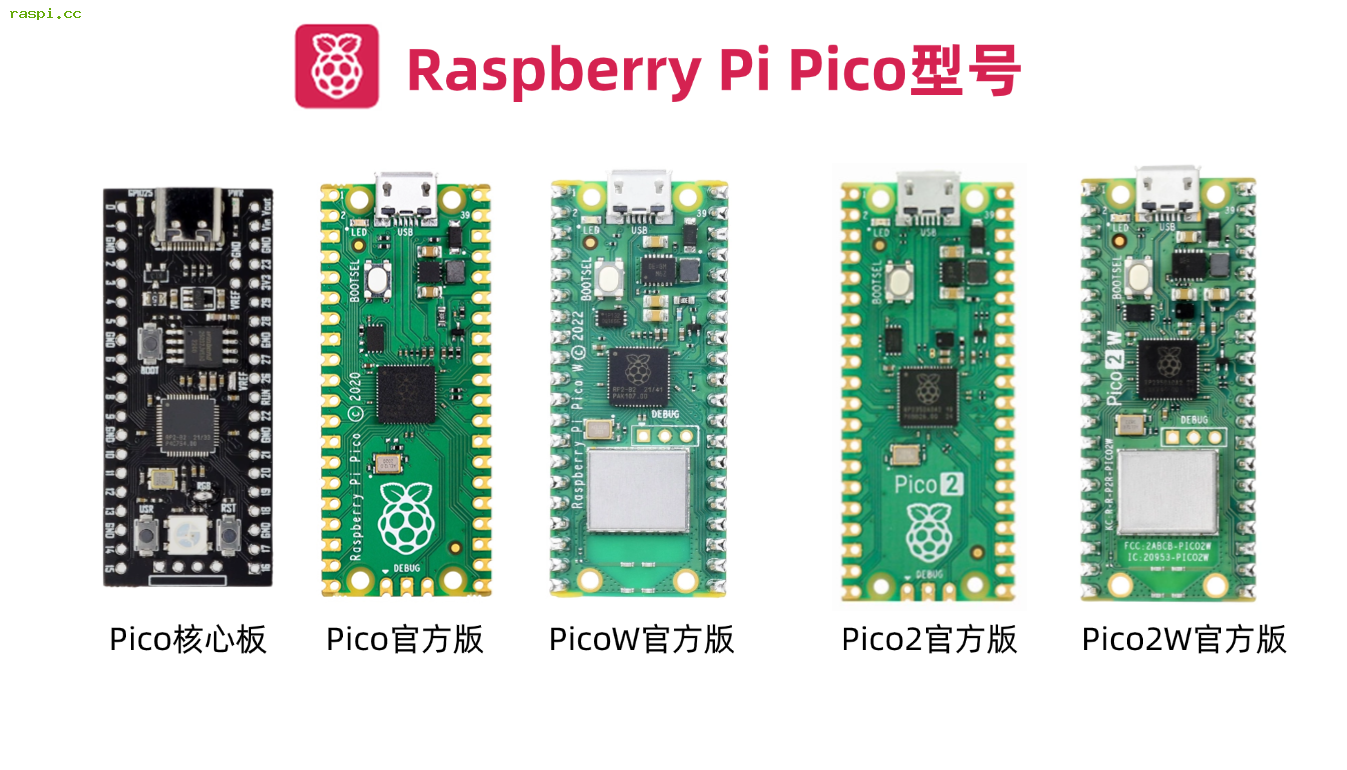

 Pico（英文名：Raspberry Pi Pico）它是一款采用了RP2040芯片而设计的高性能微控制器开发板，具有灵活数字接口。在硬件上采用Raspberry Pi官方自主研发的第一代RP2040微控制器芯片，在编程语言上Raspberry Pi提供 C /C++ SDK与MicroPython的编译软件。可方便快速入门开发，并嵌入应用到产品中。Pico也是Raspberry Pi官方出品的首款微控制器。随着时间更新迭代目前已经有一代Pico及最新的Pico2代。该产品也在不断的更新升级，使其该产品具有不断的高性能、低成本和易用性的标志性价值观带入微控制器领域。 凭借Raspberry Pi官方详细的文档，以及国内外完善的开源学习生态圈，对于初学者和业余爱好用户来说，它具有比较低的标准就能入门，还能随处在各大平台查阅获取到各种的相关学习资源。

二：Pico硬件设计资料

二：Pico专用扩展板介绍

Pico专用扩展板商品购买链接

    这款扩展板专为方便Pico 开发板使用与开发而设计。将Pico 焊接好排针后，既可直接插入扩展板，也可通过排线连接外扩，扩展板对外引出 Pico 全部引脚并按序排列，每组引脚均扩展出正负极，方便实验时直接插接使用。此外，扩展板还额外引出五组 5V 与 GND 引脚，便于适配各类 3V/5V 模块进行实验；同时搭配USB外部供电接口，自带电路保护、防反接等安全设计，无需担心接入多个设备后功率不足或短路等问题。扩展板还贴心的引出了三组最常用传感器模块针脚以及四个自定义按键，进一步提升使用便捷性。能够兼容全系列Pico开发板型号！

扩展板引脚定义

电路设计图
