大功率MOS调节模块 脉冲PWM调速调亮度电子开关使用教程

一：模块介绍

• 1.工作逻辑

   该模块的核心工作原理是利用 场效应管（MOSFET） 作为电子开关，通过控制其栅极（Gate）的电压来控制漏极（Drain）与源极（Source）之间的通断，模块采用两个大功率 N沟道 MOS管进行并联设计。并联的作用是降低模块的导通内阻（RDSON）。内阻变小，意味着在大电流通过时，模块自身的发热量会显著降低，从而能承载更大的电流和功率。

• 2.触发方式

1.高电平触发： 当 TRIG（触发信号端）输入高电平（DC 3.3V–20V）时，MOS管导通，输出端（负载端）与电源负极接通，设备开始工作。如果信号撤销或为低电平时，MOS管截止，设备断电。

2.PWM 调速/调光： 如果在 TRIG 接口输入快速交替的高低电平信号（PWM，脉宽调制信号），通过改变高电平占空比，可以控制负载得到的平均功率。由于没有机械摩擦，MOS管能以极高的频率（最高支持 20kHz）无损进行开关，从而实现无级调速或调光。

• 3.原理图参数

工作电压（输入电源）： DC 5V – 36V。

触发信号源：支持 DC 3.3V – 20V 的数字量高低电平可直接接入单片机 IO 口、PLC 接口、直流电源等。

支持 PWM 信号，适用频率为 0 – 20kHz。

超强输出能力：常温自然散热： 持续电流 15A，最大功率 400W。

辅助散热（如加装散热片、风扇）： 最大电流可达 30A。

超长寿命： 作为电子半导体开关，它没有传统机械继电器的触点磨损问题，拥有无限次开关寿命。

极低内阻与低发热： 并联设计使得高负载下性能稳定，转化效率高。

状态指示： 模块上带有微型 LED 指示灯，当触发导通时 LED 亮起，便于调试和查看工作状态。

工作温度： 宽温工作范围 -40℃ 至 85℃。

小巧便携： 尺寸约为 3.4 × 1.7 × 1.2 cm，极易嵌入各种小型设备。

电路原理图下载

二：树莓派例程

• 1.Pico接线图

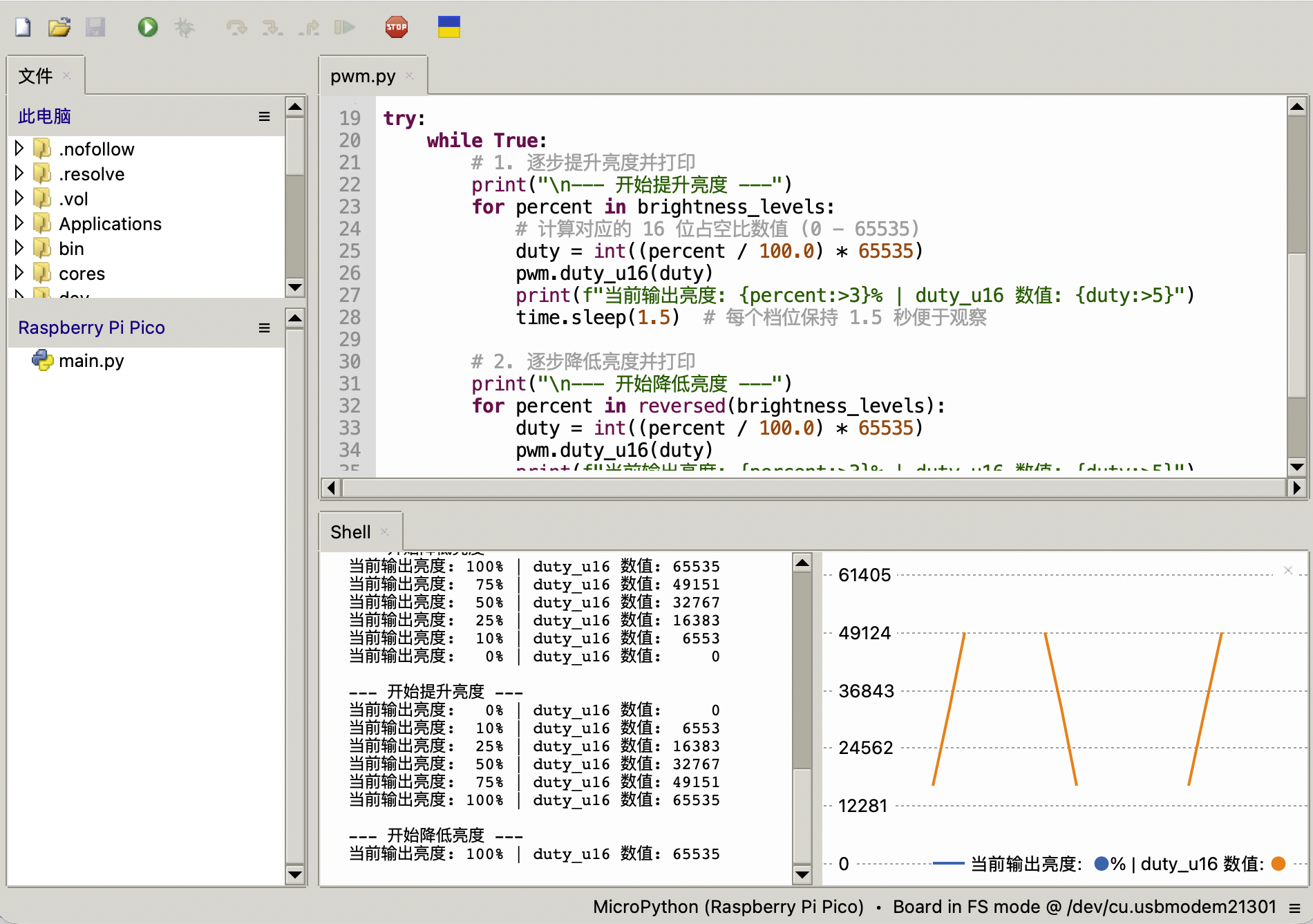

• 2.Python程序

如果你还没有搭建好树莓派Python编程环境可参考这个帖子→：如何搭建Python编程环境

结果：可以观察PWM输出状态和设备的亮度与转速情况

三：ESP32例程

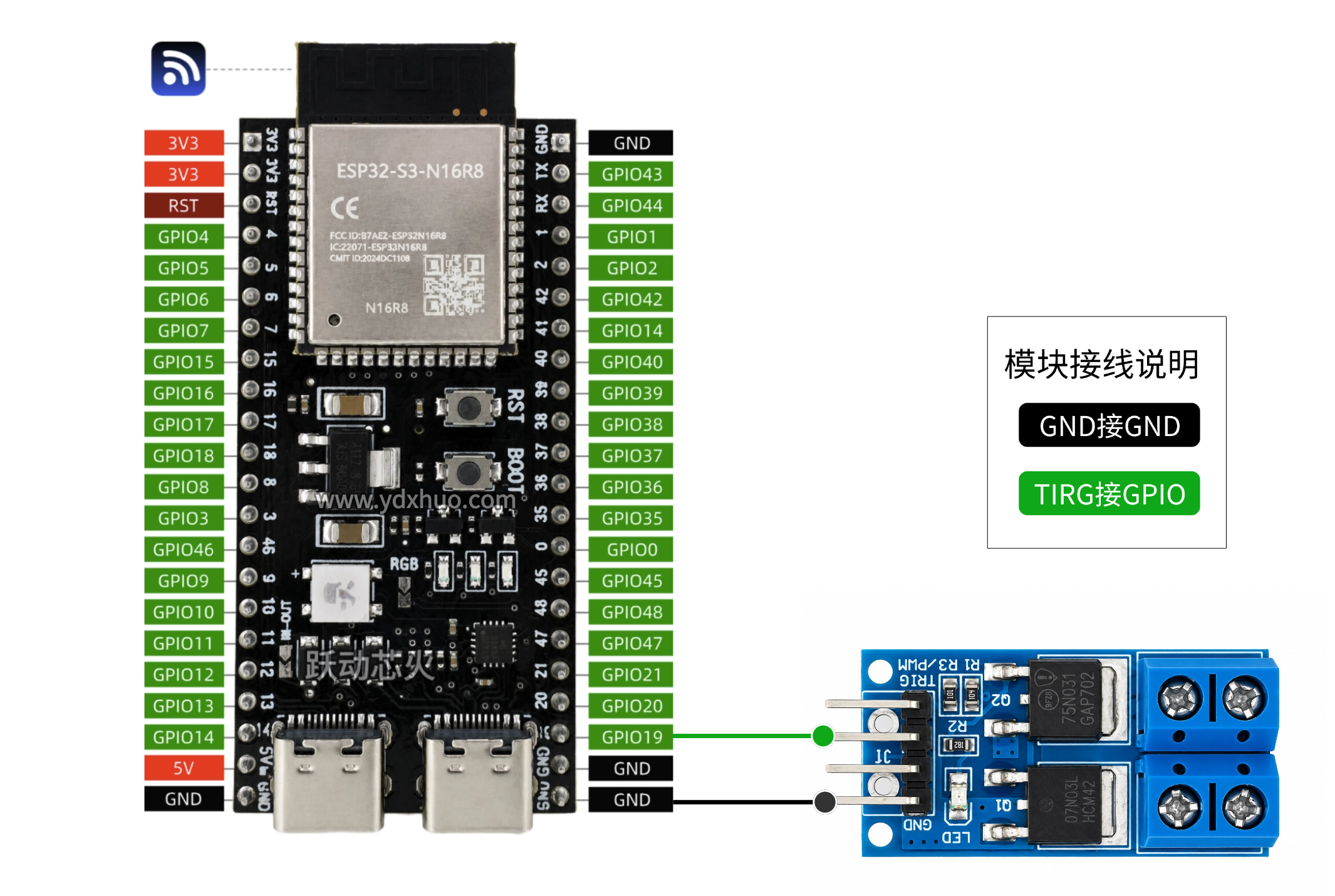

• 1.ESP32接线图

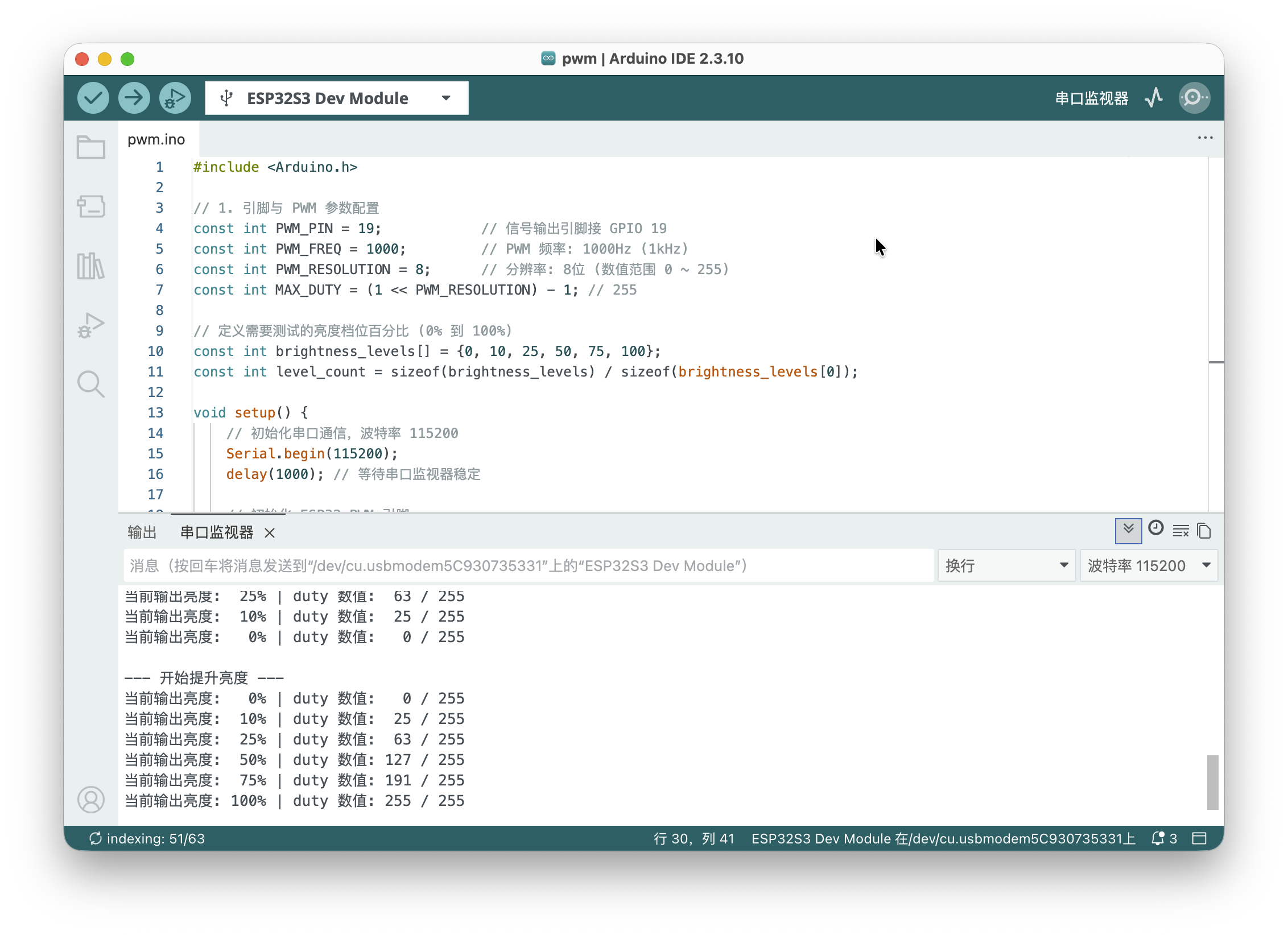

• 2.C++程序

如果你还没有搭建好ESP32的ArduinoIDE的编程环境可参考这个帖子→：搭建ArduinoIDE编程环境

结果：可以观察PWM输出状态和设备的亮度与转速情况
