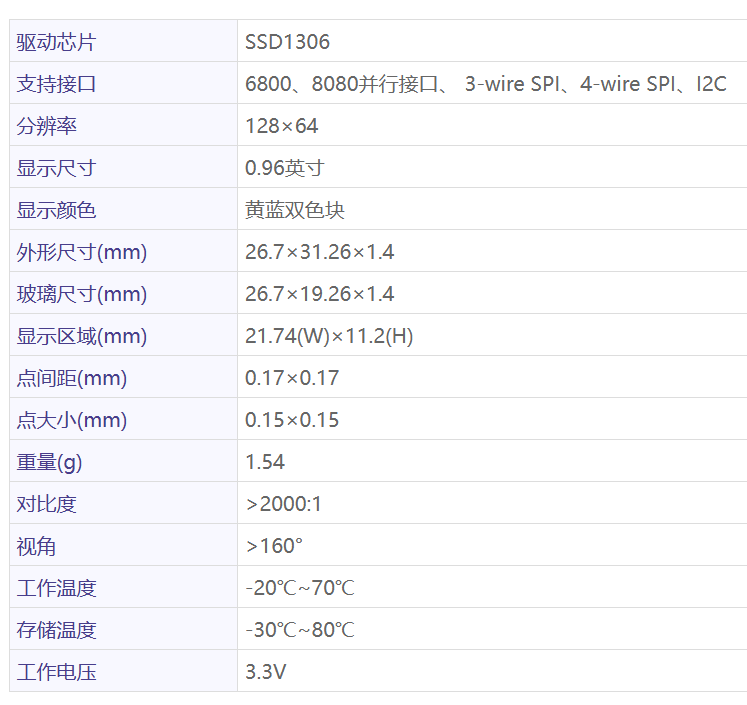

SSD1306 芯片本身内部没有预装中文汉字库（通常只内置了简单的 ASCII 字符表，用来显示英文字母和数字）。
英文字符：可以通过内置码表直接调用。
中文汉字：SSD1306 根本不知道什么是“张”、“福”或“国”，它只知道屏幕上第几行第几列的像素点是亮（1）还是暗（0）。
所以此时取模软件的作用：就是把一个汉字的笔画，像做十字绣一样，打散成由黑白点组成的阵列（例如16x16像素点阵），并转换成一串十六进制数值（如 0x00, 0x10, 0x22...）
如果使用C/C++（如 WiringPi / Pigpio）：
取模软件是必不可少的。需要先把要显示的汉字用取模软件生成十六进制数组，写进代码的头文件或字模库里，再由程序逐字节发送给 SSD1306。
如果使用Python（如ssd1306 库）：
在 Python 中，通常不需要手动使用取模软件。因为 Python 的 Pillow (PIL) 图形库可以直接加载电脑或树莓派中的 .ttf 字体文件，在后台自动实时完成“画字”和“取模”的工作，再直接把图像刷到 OLED 屏幕上。

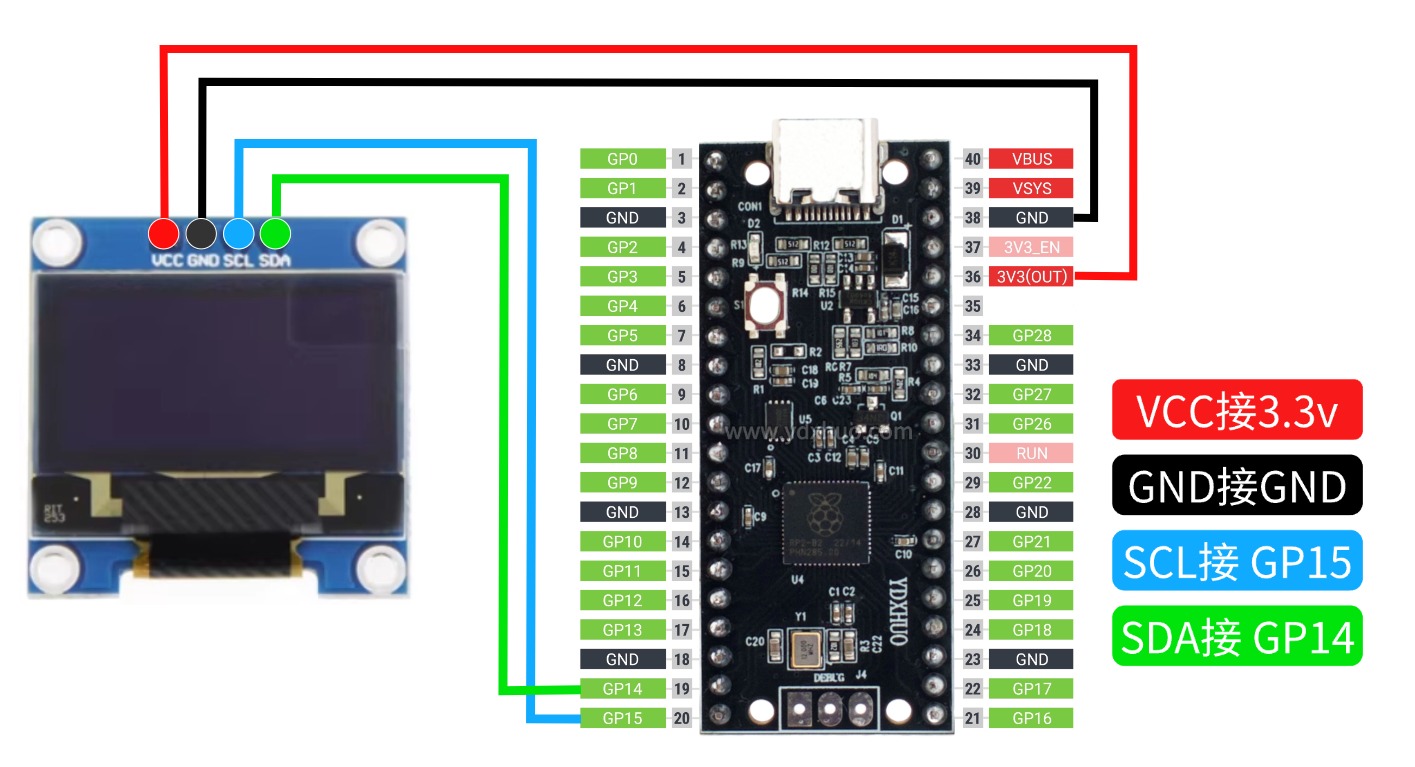

| 以树莓派Pico开发板为例，请注意按下图的引脚标识接线，接错会导致设备烧毁！ |
下载ssd1306和main这两个py程序，直接上传至树莓派pico文件内。运行main程序即可正常显示
| ssd1306.py | main.py |
如果你还没有搭建好树莓派Python编程环境可参考这个帖子→：如何搭建Python编程环境
具体显示内容，可以自行根据代码内进行修改。

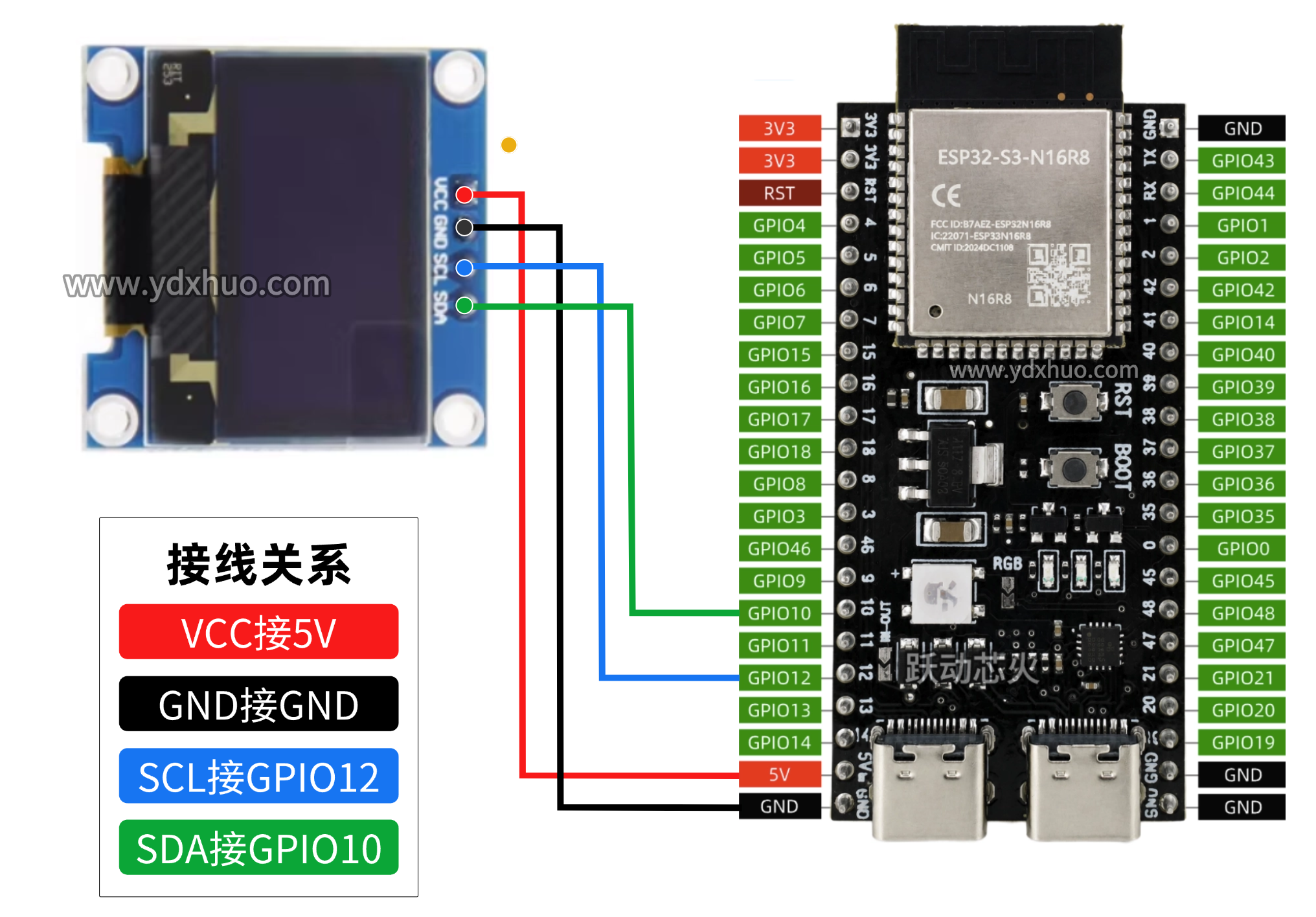

| 以ESP32-S3开发板为例，请注意按下图的引脚标识接线，接错会导致设备烧毁！ |

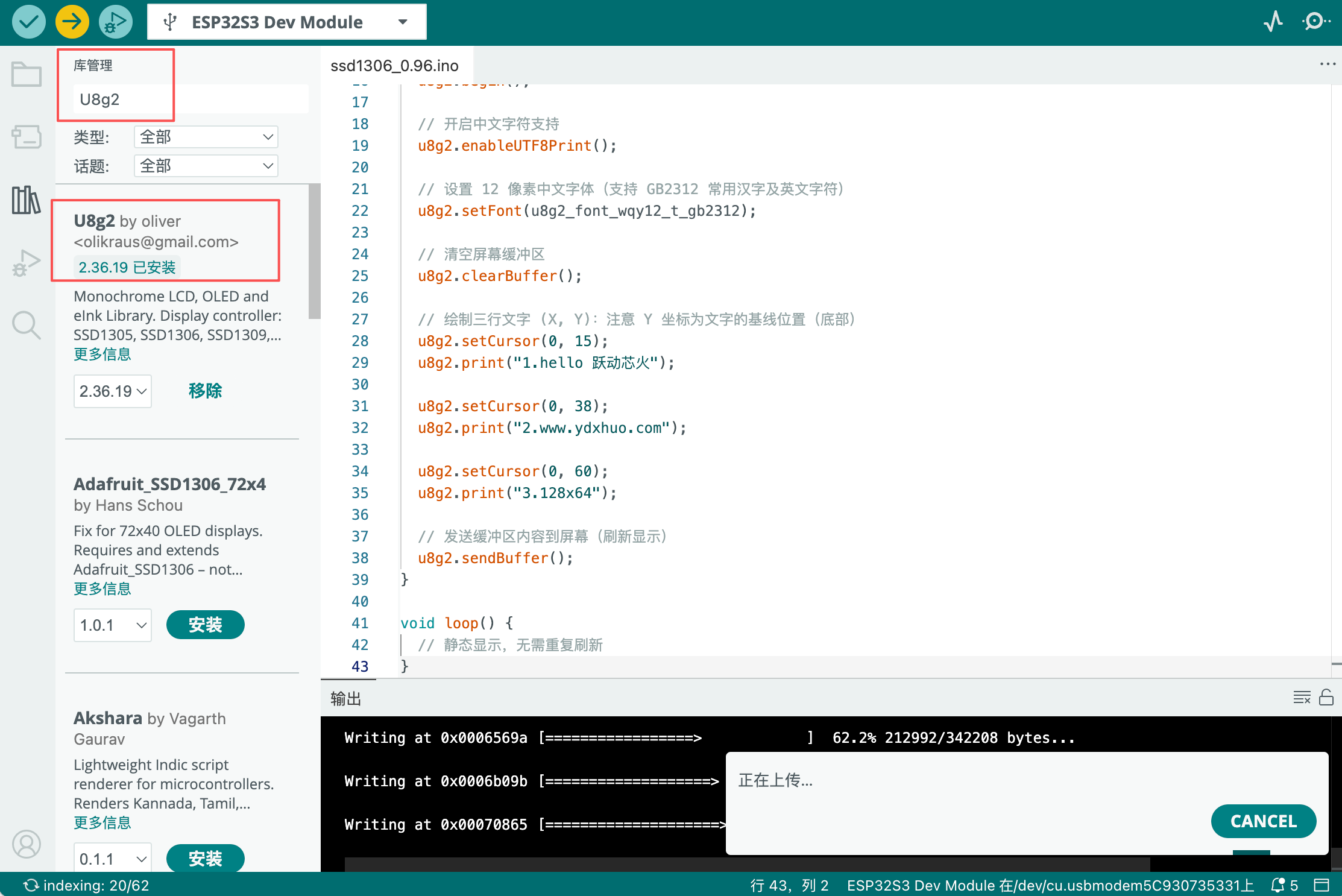

需要在Arduino IDE中点击左侧栏的 库管理器（Library Manager）（或按 Ctrl + Shift + I），搜索并安装U8g2库：
U8g2
| ssd1306_0.96下载这个源代码直接用Arduino IDE编译上传程序，然后查看屏幕显示状态（如下图） |
如果你还没有搭建好ESP32的ArduinoIDE的编程环境可参考这个帖子→：搭建ArduinoIDE编程环境
显示结果：
以上代码结构逻辑可以拆解为以下 4 个步骤：
1. 初始化硬件与对象构造
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, SCL_PIN, SDA_PIN);
硬件 I2C 绑定：创建了一个用于 SSD1306 屏幕的驱动对象。在构造函数中传入了屏幕方向（不旋转 U8G2_R0）、复位引脚（无 U8X8_PIN_NONE）以及自定义的 I2C 引脚（GPIO12 为 SCL，GPIO10 为 SDA）。
2.显示环境配置（setup 内）
这三行完成了屏幕的开机初始化，并告诉 U8g2 使用包含汉字的字库来处理中文字符串。
u8g2.begin(); // 启动屏幕驱动芯片 u8g2.enableUTF8Print(); // 开启 UTF-8 字符解析，使 print() 能识别中文 u8g2.setFont(u8g2_font_wqy12_t_gb2312); // 设置 12 像素中文字体（内含常用汉字和英文字符）
3. 缓冲区绘制（显存画图）
全缓存模式 (_F_)：此时所有的 print() 操作都只是在 ESP32-S3 的内存缓冲区里“画图”，并没有直接发送给屏幕。
Y 轴基线坐标：Y 轴坐标指的是文字底部所在的位置，因此分别设为 15、38、60 可以将 64 像素高度的屏幕等距分成三行。
u8g2.clearBuffer(); // 清空内存缓冲区（准备画新画面）
u8g2.setCursor(0, 15); // 设置光标位置 (X=0, Y=15)
u8g2.print("1.hello 跃动芯火"); // 写入第一行文字
u8g2.setCursor(0, 38); // 移动光标到第二行 (Y=38)
u8g2.print("2.www.ydxhuo.com");
u8g2.setCursor(0, 60); // 移动光标到第三行 (Y=60)
u8g2.print("3.128x64");4.刷新屏幕输出
将内存里的图像通过 I2C 总线发送给 SSD1306 的显存，屏幕随即点亮并显示出这三行字。
u8g2.sendBuffer(); // 将内存缓冲区画好的内容一次性打包发送给屏幕
关于51和STM32的资料请查看：0.96显示屏Arduino/C51/STM32使用资料
