树莓派Python控制风扇模块 正反转

一：传感器介绍

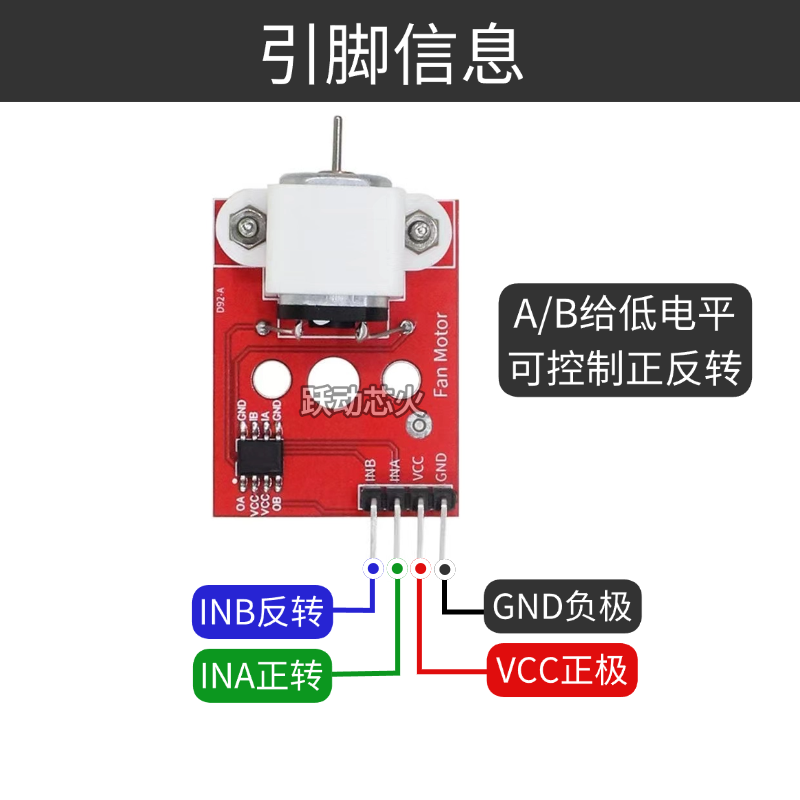

L9110风扇模块，在模块上分别标注了INA和INB， 其中A为正转，B为反转。那么我们就可以让树莓派对A与B输出低电平信号即可控制转动。

工作电压	3.3~5V
触发方式	A给低电平正转，B给低电平反转
尺寸	36*28*15mm
引脚定义	VCC正极，GND负极
螺旋桨直径	75mm

一：接线方式

树莓派主板	L9110风扇模块
5V	VCC
GND	GND
GPIO18（BCM编码）	INA
GPIO23（BCM编码）	INB

一：Python程序代码

已知树莓派引脚输出低电平，分别给A为正转，如果给B为反转。那么在Python程序中我们设定好输出低电平信号的时间，设定为GPIO18为10秒，等待2秒后，然后GPIO23为10秒。

import RPi.GPIO as GPIO
import time

# 设置GPIO模式
GPIO.setmode(GPIO.BCM)

# 定义GPIO引脚
pin18 = 18
pin23 = 23

# 设置引脚为输出
GPIO.setup(pin18, GPIO.OUT)
GPIO.setup(pin23, GPIO.OUT)

try:
    while True:
        # 设置GPIO18高电平
        GPIO.output(pin18, GPIO.HIGH)
        time.sleep(2)  # 等待2秒

        # 设置GPIO18低电平
        GPIO.output(pin18, GPIO.LOW)
        time.sleep(10)  # 等待10秒

        # 设置GPIO23高电平
        GPIO.output(pin23, GPIO.HIGH)
        time.sleep(2)  # 等待2秒

        # 设置GPIO23低电平
        GPIO.output(pin23, GPIO.LOW)
        time.sleep(10)  # 等待10秒

except KeyboardInterrupt:
    # 按下 Ctrl+C 时清理GPIO设置
    GPIO.cleanup()

运行代码后就可以看到风扇正转10秒，反转10秒。

其他资料

L9110风扇模块Arduino程序下载
