一：传感器介绍

在电子制作、智能家居搭建及工业监测场景中，环境光强度检测是核心需求之一。TEMT6000作为一款低成本、高性价比的模拟量环境光传感器，凭借其高灵敏度、线性输出稳定及易上手特性，成为新手入门与简易项目开发的首选。本文将从传感器核心工作原理、关键参数、接线方法等方面展开详细介绍，为教程类文章提供完整技术支撑。

二：核心工作逻辑

TEMT6000的工作逻辑基于光电效应与信号线性转换，核心分为三个关键环节：

1. 光电转换环节

传感器内置的硅光电晶体管对500-700nm可见光（接近人眼视觉范围）具有高灵敏度。当可见光照射到光电晶体管的感光面时，光子能量激发半导体内部载流子运动，形成与光照强度成正比的光电流——光照越强，光电流越大，反之则越小。

2. 信号转换环节

传感器内部集成精密限流与分压电路，将光电流转换为0-3.3V的模拟电压信号（需匹配3.3V工作电压）。该转换过程具备极佳线性度，核心对应关系为：无光照（接近0lux）时输出电压接近0V，满量程光照（1000lux）时输出电压接近3.3V，为后续ADC采集与数值转换提供稳定基础。

3. 输出特性说明

TEMT6000输出为模拟电压信号，需配合开发板的ADC（模数转换）模块读取。其输出电压与光照强度的线性关系，可通过简单公式映射为直观的lux（勒克斯，光照强度单位）值，无需复杂校准算法，降低教程项目的开发难度。

三：技术参数

TEMT6000的关键技术参数及实用说明如下表所示，所有参数均基于标准工作环境（温度25℃、供电3.3V）：

参数名称

标准参数值

实用说明（教程重点）

工作电压

3.3V DC（典型值）

严禁接5V电源！过高电压会烧毁内置转换电路与光电晶体管，教程中需重点强调供电安全

输出类型

模拟电压（0-3.3V）

输出电压与1-1000lux光照强度线性对应，无数字通信接口，需开发板ADC通道采集

光照检测范围

1-1000lux（线性响应区间）

覆盖日常场景（室内50-500lux、户外晴天约1000lux），超出1000lux后线性度下降

感光波长范围

500-700nm

对红光、绿光、黄光等可见光敏感，对红外光、紫外光响应较弱，适合可见光专项检测

工作温度

-20℃~+85℃

适应大多数室内外环境，低温或高温场景需注意参数微小漂移，教程可提及温度影响因素

输出线性度

±5%（典型值）

在1-1000lux范围内，输出电压与光照强度的偏差控制在较小范围，满足非精密检测需求

封装形式

直插式迷你封装

引脚间距适配面包板，便于新手焊接与项目调试，体积小易嵌入小型设备

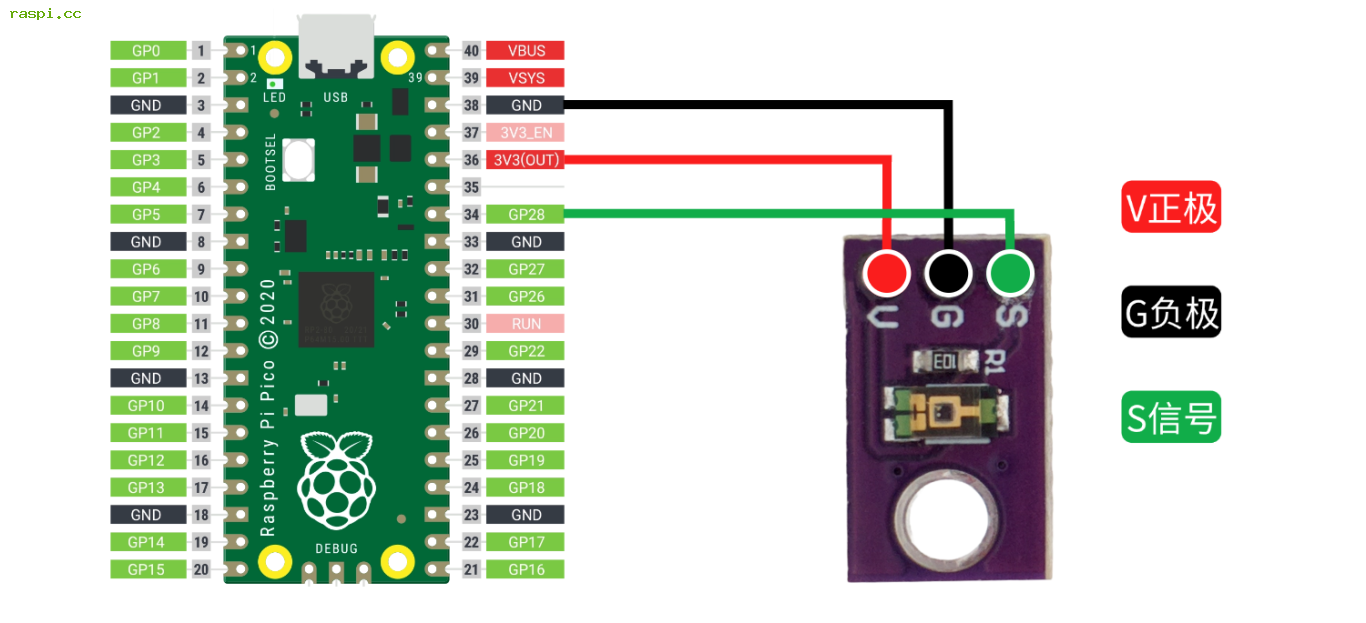

四：传感器与树莓派Pico接线

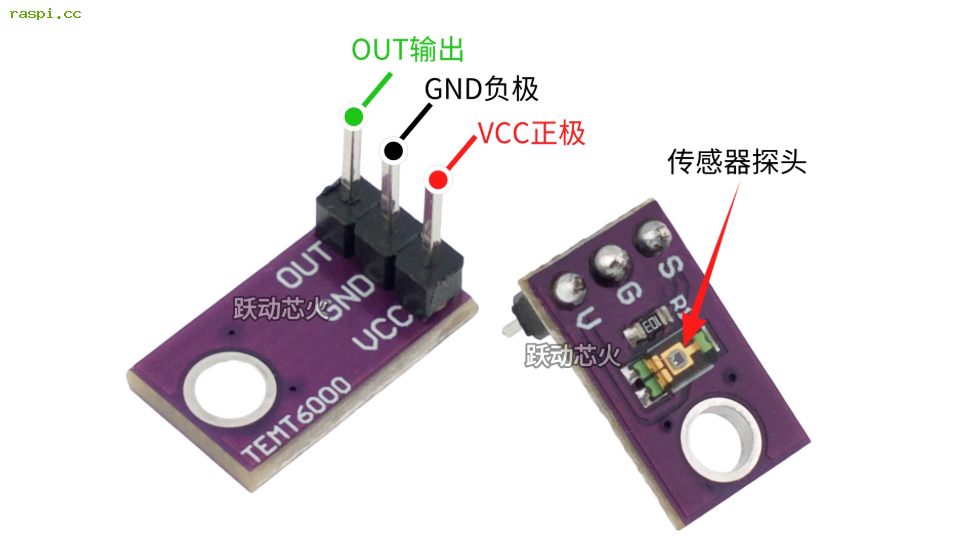

TEMT6000采用标准三针引脚设计，引脚标识与功能对应清晰，新手可通过传感器引脚旁丝印快速识别：

VCC（V）：电源正极，接入3.3V直流电源；
GND（G）：电源负极，与开发板GND共地；
OUT（S）：模拟信号输出端，连接开发板的ADC模拟输入引脚。（下图以树莓派Pico的ADC引脚为GP28为例）

五：例程代码

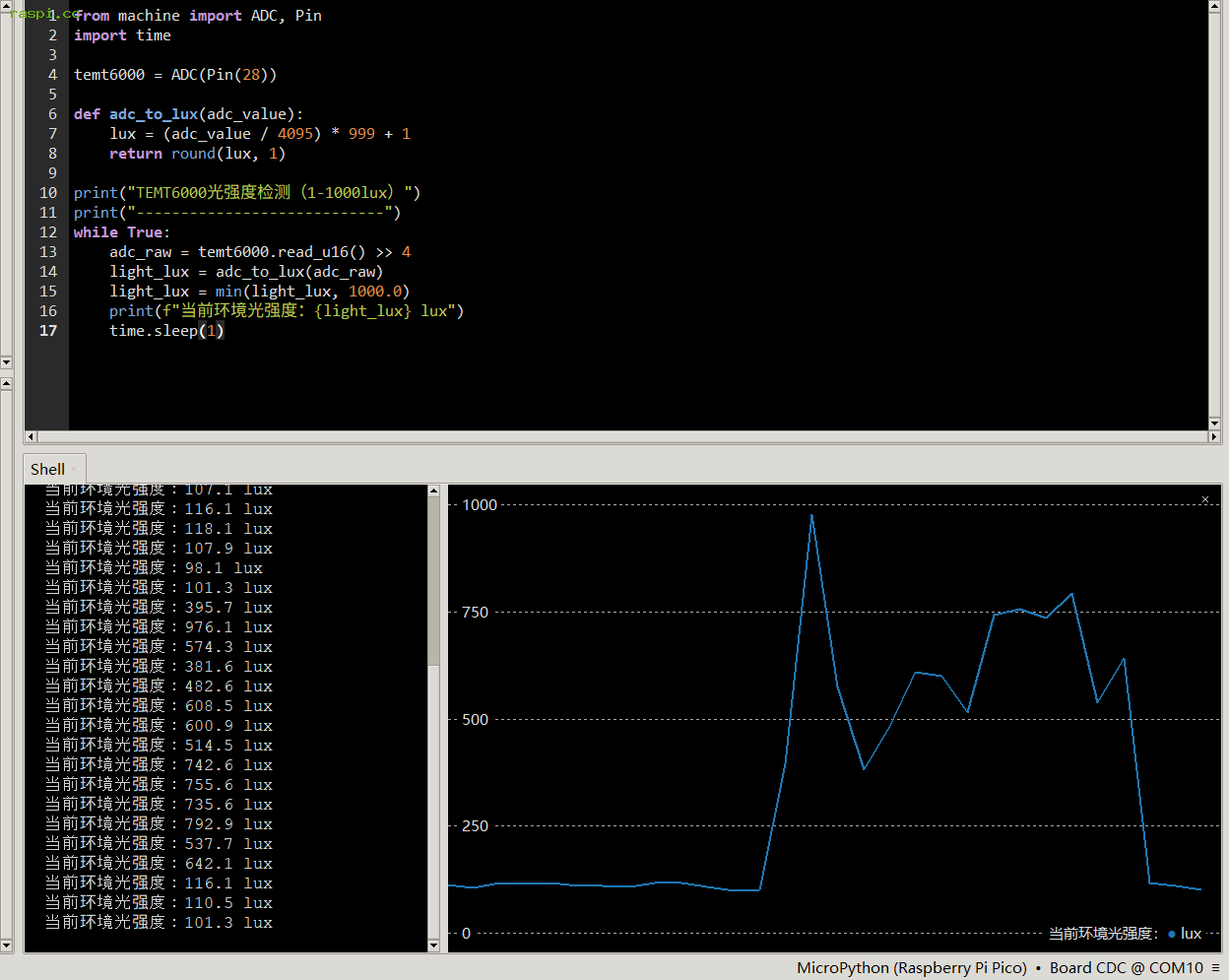

temt600 下载这个temt600源代码上传至树莓派pico文件内，直接运行查看数据（如下图）可用手挡住传感器探头，查看数值的变化，光照越强数值大，光照越暗数值小）

上述代码详细解析：

1.代码核心逻辑

代码整体遵循“硬件初始化→数据转换→循环采集→结果输出”的流程，每部分逻辑均与TEMT6000的特性及树莓派Pico的硬件规格深度匹配：

from machine import ADC, Pin

import time

temt6000 = ADC(Pin(28))

此部分核心是建立传感器与开发板的硬件连接逻辑。首先导入Pico MicroPython内置的`ADC`（模数转换）模块、`Pin`（引脚控制）模块，以及`time`模块（用于设置数据采集间隔）；随后通过`ADC(Pin(28))`初始化ADC对象并绑定GP28引脚——因TEMT6000输出模拟电压信号，需通过开发板ADC模块将模拟信号转换为数字信号，而树莓派Pico的GP28引脚内置ADC2通道，且为常用空闲ADC引脚，完美匹配传感器信号采集需求，这是实现后续数据读取的硬件基础。

2.光强度转换函数原理

ef adc_to_lux(adc_value):

lux = (adc_value / 4095) * 999 + 1

return round(lux, 1)

该函数是“模拟信号数字量→实际光照强度（lux）”的核心转换桥梁，设计逻辑严格匹配硬件特性：① 树莓派Pico的ADC为12位精度，其采集范围为0-4095（对应输入电压0-3.3V）；② TEMT6000输出电压与光照强度呈线性关系，即0V对应接近0lux、3.3V对应接近1000lux；③ 转换公式`(adc_value / 4095) * 999 + 1`实现精准映射：`adc_value / 4095`将12位ADC数字量归一化为0-1的比例值，`*999`将比例值映射到0-999的范围，`+1`则将范围偏移为1-1000lux（避免无光照时输出0值，更贴合实际使用场景）；最后通过`round(lux, 1)`保留1位小数，平衡数据精度与可读性。

3.循环采集与结果输出原理

print("TEMT6000光强度检测（1-1000lux）")

print("----------------------------")

while True:

adc_raw = temt6000.read_u16() >> 4

light_lux = adc_to_lux(adc_raw)

light_lux = min(light_lux, 1000.0)

print(f"当前环境光强度：{light_lux} lux")

time.sleep(1)

原理说明：此部分实现“持续采集→数据处理→结果输出”的闭环逻辑。首先打印功能提示，便于用户确认程序运行状态；随后进入无限循环（`while True`）实现持续检测：① `temt6000.read_u16()`读取ADC原始数据，该方法默认返回0-65535的16位数字量，通过“>>4”（右移4位）将其转换为0-4095的12位有效数字量，匹配Pico ADC的实际精度；② 调用`adc_to_lux()`函数将处理后的ADC数字量转换为lux值；③ `min(light_lux, 1000.0)`是容错设计，因TEMT6000线性响应上限为1000lux，若光照过强导致传感器轻微过载，可强制将数值限制在1000lux以内，避免数据异常；④ 打印最终结果并通过`time.sleep(1)`设置1秒采集间隔，保证数据实时性。
