树莓派使用光敏电阻传感器模块打造天黑自动开灯光线/光源传感器

5215

传感器工作原理介绍

介绍：光敏电阻传感器是利用半导体的光电导效应制成的一种电阻值随入射光的强弱而改变的电阻器，又称为光电导探测器。入射光强，电阻减小，入射光弱，电阻增大。常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。这些制作材料具有在特定波长的光照射下，其阻值迅速减小的特性。一般用于光的测量、光的控制和光电转换（将光的变化转换为电的动能）

传感器参数：

光敏电阻传感器电路原理图下载

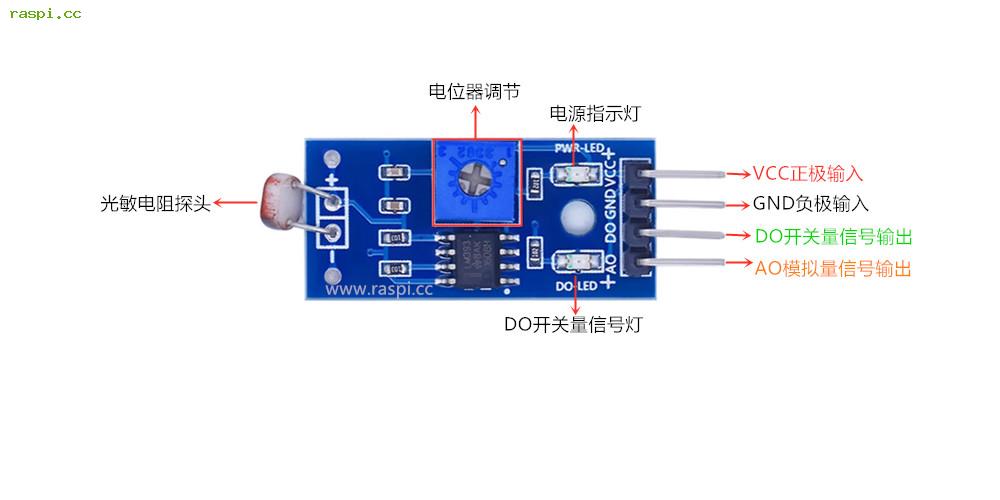

工作原理：光敏电阻传感器模块是由光敏电阻和LM393比较器模块一体组成。一般用来检测周围环境的光线的亮度，可以触发单片机/开发板或者继电器这些模块等。当探头检测环境光线强烈时，模块上DO引脚输出低电平信号。随之AO同时也能输出模拟量信号。可以方便我们接入各种单片机模块进行开发！（接口定义如下图）

硬件连接

光敏电阻传感器	树莓派开发板	LED灯
VCC	5V	5V
GND	GND	GND
DO	GPIO.7（BCM4）	GPIO.0(BCM17)

Python代码程序

在树莓派上可以使用RPi.GPIO库来控制GPIO引脚！通过前面的传感器资料我们已知传感器在有光线的情况下，会输出低电平信号。下面用个简单的Python脚本来持续监测GPIO4（BCM）的输入状态，并根据状态来改变GPIO17（BCM）的输出行为。

import RPi.GPIO as GPIO

import time

# 设置GPIO模式为BCM
GPIO.setmode(GPIO.BCM)

# 定义GPIO引脚
GPIO_PIN_4 = 4
GPIO_PIN_17 = 17

# 设置GPIO4为输入，GPIO17为输出
GPIO.setup(GPIO_PIN_4, GPIO.IN)
GPIO.setup(GPIO_PIN_17, GPIO.OUT)

try:
    while True:
        # 检测GPIO4的输入状态
        if not GPIO.input(GPIO_PIN_4):  # 如果GPIO4有低电平
            GPIO.output(GPIO_PIN_17, GPIO.LOW)  # 关闭GPIO17的高电平输出
            print("关灯")
        else:
            GPIO.output(GPIO_PIN_17, GPIO.HIGH)  # 否则保持GPIO17为高电平
            print("开灯")

        # 等待一段时间再检查一次（这里假设每秒检查一次，可根据需要调整）
        time.sleep(1)

except KeyboardInterrupt:
    # 键盘中断（Ctrl+C）时，清理GPIO资源
    GPIO.cleanup()

代码原理：当传感器引脚4没有低电平输入时，就让17引脚输出高电平给LED，从而实现天黑自动开灯，天亮自动关灯！
